Tērauda ūdens sildāmie katli EKO-CKS Multi Plus ar jaudu 170 - 580 kW, kas paredzēts kurināšanai ar šķeldu un koksnes granulām. Tos var uzstādīt gan slēgtās, gan atvērtajās centrālapkures sistēmās, vidēja un liela izmēra telpās. Šo apkures katlu automātiskā darbība nodrošina lietotājam apskaužamu komfortu un padara sistēmu piemērotu plašai lietošanai. Katli ir aprīkoti ar kustīgo ārdu sistēmu, lambda zondi, automātisko degvielas padeves sistēmu, automātisko aizdedzināšanu, termisko aizsardzību, automātisko pelnu izvadīšanu no degkameras un ciklona, lai atdalītu smagās dūmgāzu daļiņas. Tie izceļas ar veiksmīgu mūsdienu tehnoloģiju un kvalitātīvu celtniecības materiālu kombināciju, kā arī vienkāršu uzstādīšanu un turpmāko lietošanu. Pārbaudītie tehniskie risinājumi padara šos katli drošus un uzticamus darbībā.
Šķeldas apkures katli EKO-CKS Multi Plus 170-580kW
PRODUKTA RAKSTUROJUMS
PIEMĒROTS VIDEI PIEDERUMI AUTOMATIZĀCIJA EKOLOĢISKĀS ENERĢIJAS AVOTS
5. katlu klase. • Tie ir paredzēti darbam ar P16A / P16B - P45A, M35 (G30-G50, W35) klases koka šķeldu un EENplus A1 un A2 klases koka granulām. • Tos var uzstādīt gan slēgtās, gan atvērtās centrālās apkures sistēmās. • Ir iespēja noregulēt sistēmas iestatījumus atkarībā no degvielas veida, izmēra vai mitruma satura izmaiņām. Ir iespēja iepriekš pielāgot un saglabāt parametrus dažādiem degvielas veidiem. • Nepieciešamais barošanas avots: 380/400V./400 V. Katli ir aprīkoti ar: • Digitāla katla vadība ar skārienjūtīgu krāsainu displeju, kas kontrolē katla darbību, degvielas padeves transportieri, dūmsūkni un apkures sistēmu. Kā arī ir iespēja kontrolēt līdz pat diviem papildu degvielas transporiem un maisītāju degvielas uzglabāšanas tvertnē. • Kustīgo ārdu sistēmu efektīvai degvielas sadegšanai. Lambda zondi. • Automātisko degvielas padevi līdz deglim, izmantojot skrūvju transportieri, automātisko aizdedzināšanu un automātisko pelnu izvadīšanu no katla. • Dūmgāzu ventilatoru un ciklonu dūmgāzu daļiņu izvadīšanai. • Dūmgāzu siltummaiņa cauruļu turbulatoriem, termisko aizsardzību pret pārkaršanu, aizsardzību pret aizdegšanos degvielas tvertnē (pretpārpildīšanās sensors, klape)
Šķeldas apkures katli EKO-CKS Multi Plus 170-580kW
PIEMĒROTS VIDEI Ciklons, kas ir piegādes komplektā, daļiņu atdalīšanai no dūmgāzēm.
EKOLOĢISKĀS ENERĢIJAS AVOTS Paredzēts koka šķeldai un granulām.
AUTOMATIZĀCIJA Šo sistēmu automātiskā darbība nodrošina lietotājam apskaužamu komfortu un padara šīs sistēmas piemērotas plašam pielietojumam.
PIEDERUMI Dažādi piederumi un sistēmas paplašināšanas moduļi: CM2K, CMNET (kaskādes modulis), CAL, CM-GSM (trauksmes un katla ieslēgšana/izslēgšana, izmantojot SMS) uc.
BOILER CLASS  9
PAMATA IZMĒRI

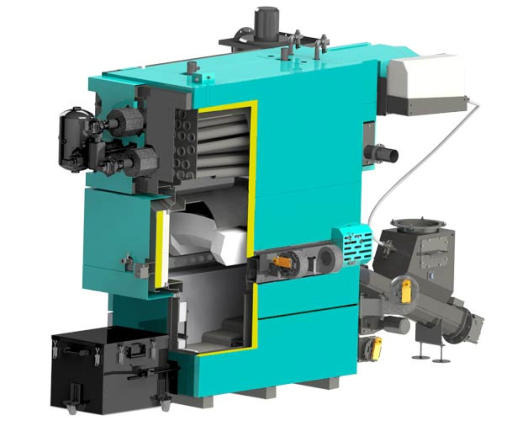

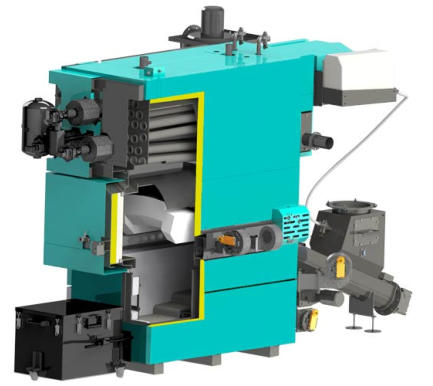

Katla korpuss ar degli ar kustīgo ārdu sistēmu un siltumizolāciju.
Skrūves transportieris degvielas padevei katlā ar pieslēguma cauruli, kas paredzēts padevei transportiera 2 savienošanai, aizsardzība pret aizdegšanos un pārpildes sensors.
Pieslēgums katla termiskai aizsardzībai.
Ciklons ar pelnu kasti (to var uzstādīt kreisajā vai labajā pusē).
Ciklona ventilators.
Automātiska pelnu izvadīšanas sistēma ar pelnu kastēm (skrūves konveijers).
Elektriskais skapis ar digitālo katla kontrolieri ar krāsaino skārienjūtīgo displeju.
Vadības displejs.
Dūmgāzu cauruļu (pneimatiskā) automātiskā tīrīšanas sistēma (papildu aprīkojums).
EKO-CKS Multi Plus
170
250
340
450
580
Nominālā siltuma jauda
Siltuma jaudas diapazons
Ieeja / izeja
Maks. darba temperatūra
Maks. darba spiediens
Kopējais dziļums A
Kopējais platums B
Kopējais augstums C
kW
kW
R/DN
°C
bar
mm
mm
mm
170
51-170
2”
95
4
3885
2010
2270
250
75-250
80
95
4
3885
2170
2520
340
102-340
80
95
4
4235
2260
2520
450
135-450
100
95
4
4720
2555
2595
580
174-580
100
95
4
4720
2655
2775

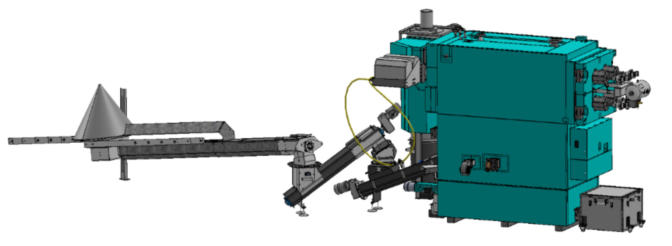

EKO-CKS Multi Plus 170-580kW

Koksnes šķeldas padeves sistēma no uzglabāšanas telpas (slēgtā telpā)

Šķeldas apkures katli EKO-CKS Multi Plus 170-580kW
Šīs sistēmas ir paredzētas koksnes šķeldas un granulu transportēšanai (maks. mitruma saturs līdz 35%) no uzglabāšanas telpas uz EKO-CKS Multi, EKO-CKS Multi Plus degvielas padeves sistēmām. Tās ir aprīkotas ar rotējošu maisītāju ar atsperēm, kas paredzētas koksnes šķeldas sajaukšanai (Ø 1,2 - 5m), kas savienota ar skrūves transportieri (2,5-8m), kuru darbina elektromotors ar reduktoru. Sistēmu kontrolē katla digitālā vadība, kas ir katlu standarta konfigurācijā.
5 BOILER CLASS
• Katla korpuss ar degli un retortu • Katla degvielas padeves skrūves transportieris ar savienojumu ārējai degvielas padeves sistēmai, atgaitas liesmas aizsardzību un pārbēršanas sensoru • Tērauda apvakls ar siltumizolāciju • Ciklons ar pelnu kasti • Ciklona ventilators • Automātiska pelnu izvadīšanas sistēma ar pelnu kasti (skrūvju konveijers) • Elektriskās sadales skapis ar digitālo katlu kontrolieri • Vadības displejs
PIEGĀDES UN PAPILDU APRĪKOJUMS
Pamata piegāde
Papildus aprīkojums
• Dūmgāzu cauruļu automātiskā (pneimatiskā) tīrīšanas sistēma • CM2K (modulis 2 apkures lokiem, darbībai no āra gaisa temperatūras. Maks. 4 x CM2K) • CMNET (kaskādes modulis) • CAL (gaismas un skaņas signālizācija) • CM-GSM (trauksmes ziņojums un katla sākšana / beigšana ar SMS). • WiFi modulis • Savienojošais skrūves transportieris starp tvertnes transportieri un apkures katla transportieri.

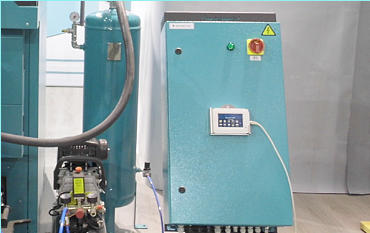

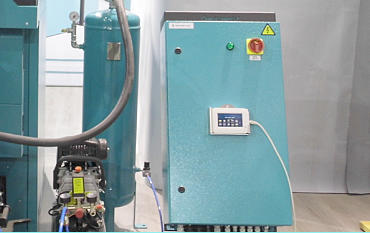

Elektriskais skapis nav pievienots katlam, lai atvieglotu katla un vadības automātikas izvietošanu katlu telpā.
Elektriskais skapis nav pievienots katlam, lai atvieglotu katla un vadības automātikas izvietošanu katlu telpā.

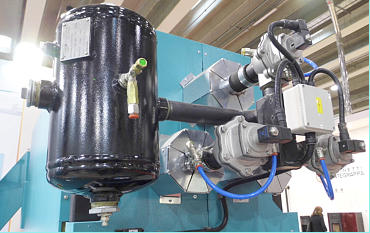

Saspiestā gaisa tvertne automātiskai tīrīšanai. Automātiska siltummaiņa pneimatiskā tīrīšana, lai samazinātu gala lietotāja iesaistīšanos katla tīrīšanā.

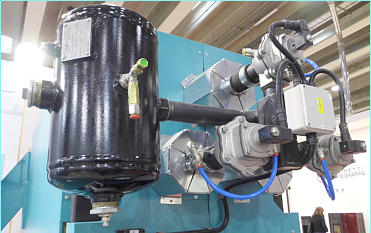

Saspiestā gaisa tvertne automātiskai tīrīšanai. Automātiska siltummaiņa pneimatiskā tīrīšana, lai samazinātu gala lietotāja iesaistīšanos katla tīrīšanā.

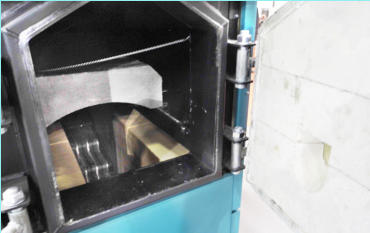

Degšanas kamera pārklāta ar ugunsizturīgu materiālu un aprīkota ar kustīgo ārdu sistēmu, kas palielina sadegšanas efektivitāti.
 Pelnu automātiskā izvadīšana. Pelnu kastes
 Pelnu automātiskā izvadīšana. Pelnu kastes
STANDARTA HIDRAULISKĀ SHĒMA
1. Multi degvielu apkures katls EKO-CKS Multi Plus 2. 3-virzienu maisīšanas vārsts ar motoru + sūknis 3. Izplešanās trauks 4. Akumulācijas tvertne CAS (min 15 l/kW) 5. Apkures kontūra 6. Cirkulācijas sūknis 7. 3-virzienu maisīšanas vārsts ar izpildmehānismu 8. Kaskādes modulis
9. Istabas temperatūras korektors 10. Sanitārā ūdens sildītājs 11. DHW sūknis 12. DHW sensors 13. Automātiskā pneimatiskā apkures katla siltummaini tīrīšana 14. Automātiska pelnu izvadīšanas sistēma 15. Katla automātika

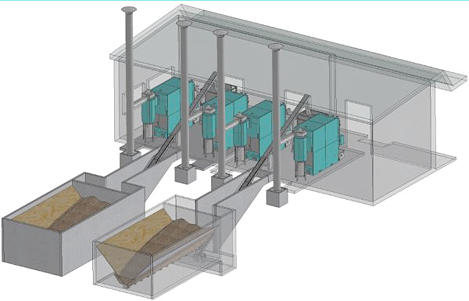

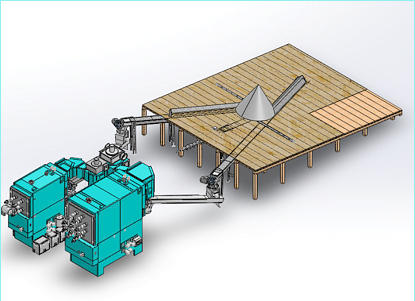

Dažāda kombinācija un kontroles sistēmas elastība ļauj tos izmantot vidējos un lielos objektos Dažāda kombinācija un kontroles sistēmas elastība ļauj tos izmantot vidējos un lielos objektos

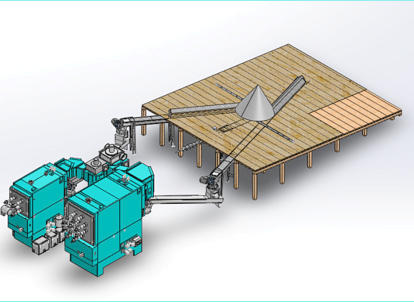

Dažāda kombinācija un kontroles sistēmas elastība ļauj tos izmantot vidējos un lielos objektos.

Kontakttālrunis: +371 28818088, +371 29149923 E-pasts: info@centrometal.lv Mājas lapa: www.centrometal.lv
STANDARTA HIDRAULISKĀ SHĒMA

Šķeldas apkures katli EKO-CKS Multi Plus 170-580kW

Centrometa apkures tehnika logo
2xEKO-CKS Multi Plus kaskādes savienojums
