Komplekss risinājums - apsilde, dzesēšana, mājsaimniecības karstais

ūdens vienā sistēmā

Thermal ir integrēta sistēma, kura apsilda un dzesē telpu, kā arī ražo mājsaimniecības karsto ūdeni. Tā visu gadu nodrošina kompleksu apsildes risinājumu. Šī sistēma var pildīt visas funkcijas tradicionālo gāzes vai citādu degvielu katlu vietā, un tā var darboties arī kopā ar šīm iekārtām.

Siltumsūkņi gaiss-ūdens

Centrometa apkures tehnika logo
• Atjaunojamās enerģijas avots • R410A, zema CO2 emisija, videi draudzīgs • Līdzstrāvas invertora tehnoloģija, augsta energoefektivitāte • Pietiekama sildīšanas jauda pie zemas ārējās vides temperatūras (pat pie -20 °C) • Nodrošina telpu apsildi, dzesēšanu un mājsaimniecības karsto ūdeni, komplekss apsildes risinājums • Saderīgs ar citiem siltuma avotiem, tādiem kā saules enerģija un vai apkures katlā

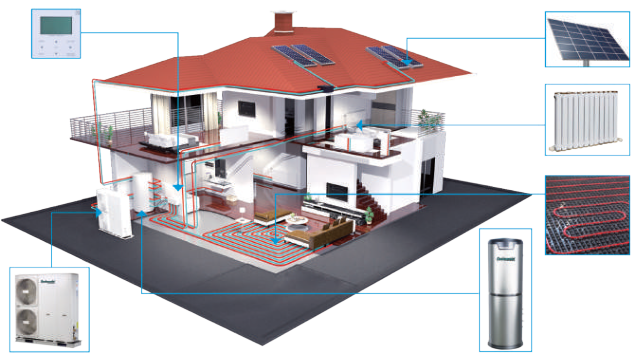

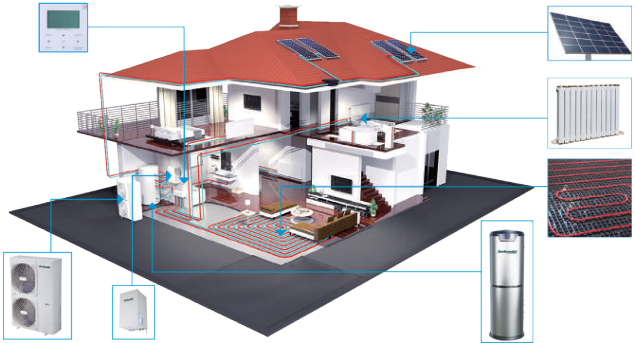

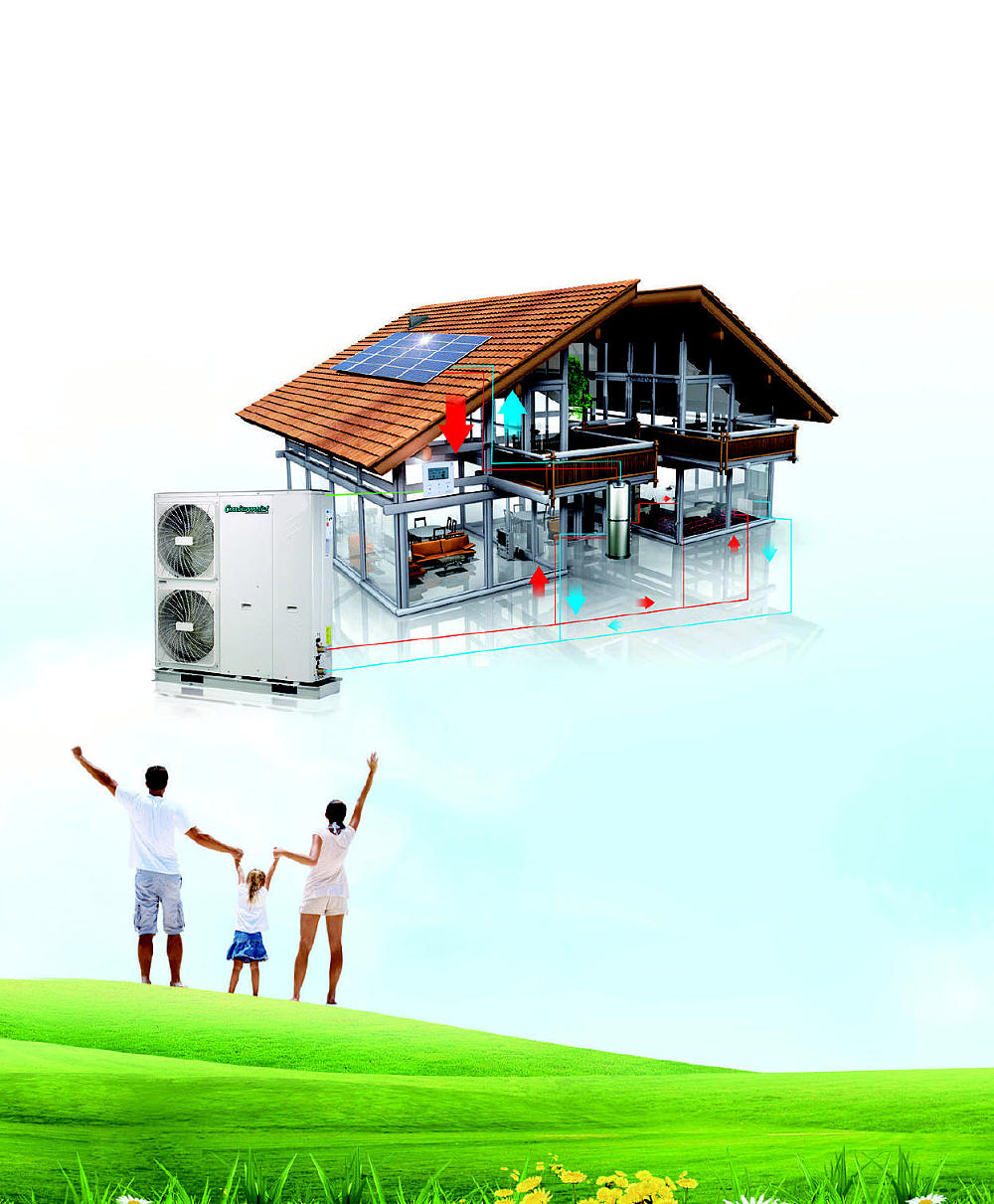

Thermal Mono ārpustelpu bloks
Saules enerģijas panelis
Lietotāja interfeiss
Radiators
Grīdas apsilde
Mājsaimniecības ūdens tvertne

Kā darbojas gaisa siltumsūknis

Siltumsūknis ir energoefektīva sistēma, kas absorbē siltumu no apkārtējā gaisa apsildei un karstā ūdens sagatavošanai. Izmantojot ārējo gaisu un pārnesot šo siltumu mājā caur ūdens apsildes sistēmu, piemēram, grīdas apsildi, ventilācijas siltummaiņiem un/vai radiatoriem.
Kompresors
Siltuma sadale
Siltuma avots
Iztvaikotājs

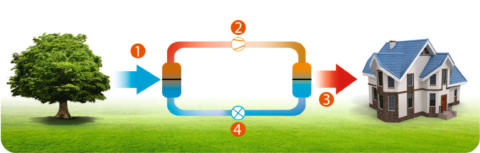

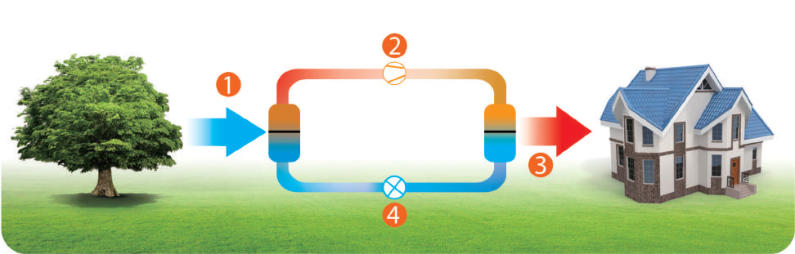

Pirmā pakāpe siltuma pārneses viela (aukstumnesējs) ir aukstāks nekā siltuma avots (ārējais gaiss). Ārējam gaisam plūstot caur pirmo siltummaini (iztvaikotāju), šķidrais aukstumnesējs absorbē siltumu un iztvaiko.
1
Otrā pakāpe Tvaiks plūst uz kompresoru un tiek saspiests. Kad tas tiek saspiests, spiediens paaugstinās, un paaugstinās tvaika temperatūra, efektīvi koncentrējot siltumu.
2
Trešā pakāpe Karstais tvaiks plūst uz otru siltummaini (kondensatoru), kur siltums tiek atdots ūdenim, un tvaiks kondensējas atpakaļ šķidrumā. Thermal sistēmā uzsildītais ūdens cirkulē uz iekštelpām centrālapsildei un mājsaimniecības karstā ūdens sildīšanai.
3
Ceturtā pakāpe Šķidrais aukstumnesējs plūst caur izplešanās vārstu, samazinot spiedienu un temperatūru, un ir gatavs jauna cikla uzsākšanai.
4

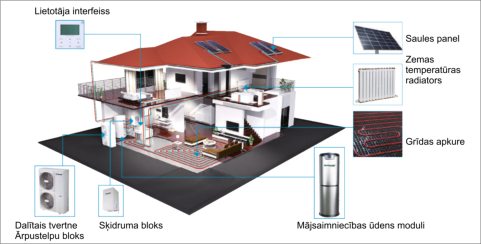

Thermal Mono sistēma
Kombinacionālās daļas (iegādājamas atsevišķi)
Grīdas apsildes elementi ventilācijas siltummaiņi Zemas temperatūras radiatori Mājsaimniecības ūdens tvertne Papildu siltuma avoti (tādi kā saules enerģijas kolektors, gāzes vai cita kurināmā katli)
Lietotāja interfeiss
Saules enerģijas panelis Zemas temperatūras radiators
Grīdas apsilde
Mono ārpustelpu bloks Mono ārpustelpu bloks uzņem siltumu no āra gaisa un caur ūdeni pārnes to uz šķidruma modulī esošo ūdeni, lai apgādātu ar siltumu iekštelpu daļu. Mājsaimniecības ūdens tvertne (iegādājama atsevišķi) Mājsaimniecības ūdens tvertne tiek izmantota, lai nodrošinātu karsto ūdeni sadzīves lietošanai. Karstais ūdens no Mono bloka caur iekšēju spirāli atdod siltumu tvertnē esošajam ūdenim, un ūdens šajā tvertnē tiek uzsildīts. Parasti mājsaimniecības ūdens tvertnē ir papildu elektriskais sildītājs. Lietotāja interfeiss Lietotāja interfeiss ar signālu vadu ir savienots ar Mono bloku, tas galvenokārt tiek lietots šī bloka ieslēgšanai/izslēgšanai, režīma iestatīšanai, temperatūras regulēšanai un taimera iestatīšanai.

Mono sistēma

Tipiski pielietojumi
Piezīmes: Pielietojums 2 Thermal Mono telpu apsildei un mājsaimniecības karstajam ūdenim Istabas termostats nav savienots ar Mono bloku, bet gan ar vārstu ar elektropiedziņu. Katras istabas temperatūra tiek regulēta ar katrā ūdens kontūrā ierīkotu vārstu ar elektropiedziņu. Sadzīves karstais ūdens tiek piegādāts, izmantojot mājsaimniecības karstā ūdens tvertni, kura savienota ar Mono bloku. Šādā situācijā ir nepieciešams apvadvārsts.

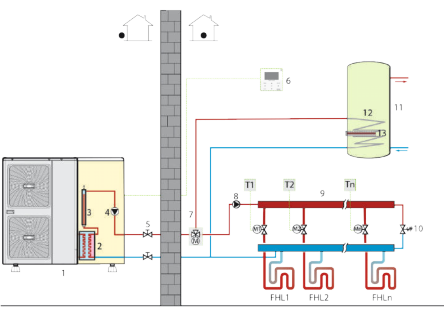

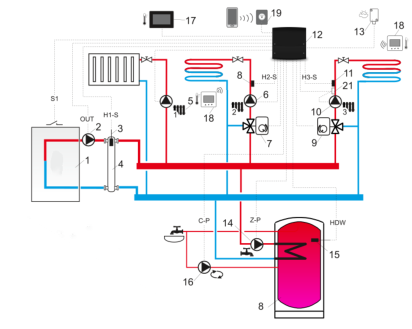

1.Ārpustelpu bloks 2.Plātņu tipa siltummainis 3.Rezerves sildītājs 4.Iekšējais cirkulācijas sūknis 5.Noslēguma vārsts (iegādājams atsevišķi) 6.Lietotāja interfeiss 7.3 pušu vārsts ar elektropiedziņu (iegādājams atsevišķi) 8.Āra cirkulācijas sūknis (iegādājams atsevišķi) 9.Kolektors (iegādājams atsevišķi) 10.Apvadvārsts (iegādājams atsevišķi) 11.Mājsaimniecības ūdens tvertne (iegādājama atsevišķi) 12.Siltummaiņa spirāle 13.Papildu sildītājs FHL 1…n Grīdas apsildes kontūrs (iegādājams atsevišķi) M1...n Vārsts ar elektropiedziņu (iegādājams atsevišķi) T1…n Istabas termostats (iegādājams atsevišķi)

Mono tips

HEATING MODE COOLING MODE
T4
T1
43 30 -2 -20
5 12 42 50 60
DOMESTIC HOT WATER MODE
T4
T1
35 -2 -20
5 12 40 60
30
55
T4
T1
20
46
-5
5 10 25
10
T4 Ārējās vides temperatūra (°C) T1 Ūdens plūsmas temperatūra (°C) Siltumsūknis nedarbojas, tikai rezerves elektriskais sildītājs vai boilers.
Mono
5 kW 7 kW

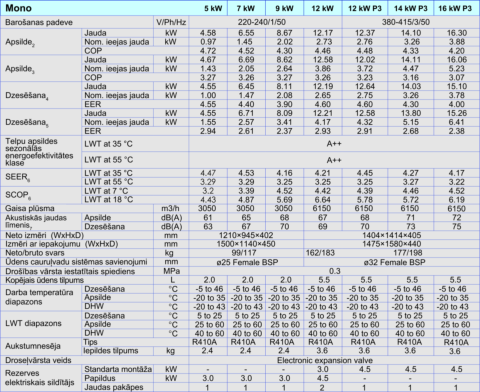

Jauda kW 4.58 6.55 8.67 12.17 12.37 14.10 16.30 Nom. ieejas jauda COP 4.72 4.52 4.30 4.46 4.48 4.33 4.20
Apsilde 3
Jauda kW 4.67 6.69 8.62 12.58 12.02 14.11 16.06 Nom. ieejas jauda kW 1.43 2.05 2.64 3.86 3.72 4.47 5.23 COP 3.27 3.26 3.27 3.26 3.23 3.16 3.07
Dzesēšana 4
Jauda kW 4.55 6.45 8.11 12.19 12.64 14.03 15.10 Nom. ieejas jauda kW 1.00 1.47 2.08 2.65 2.75 3.26 3.78 EER 4.55 4.40 3.90 4.60 4.60 4.30 4.00
Dzesēšana 5
Jauda kW 4.55 6.71 8.09 12.21 12.58 13.80 15.26 Nom. ieejas jauda kW 1.55 2.57 3.41 4.17 4.32 5.15 6.41 EER 2.94 2.61 2.37 2.93 2.91 2.68 2.38
Telpu apsildes sezonālās energoefektivitātes klase
LWT at 35 °C
A++ LWT at 55 °C
A++ SEER 6
LWT at 35 °C
4.47 4.53 4.16 4.21 4.45 4.27 4.17 LWT at 55 °C
3.29 3.29 3.25 3.25 3.25 3.27 3.22 SCOP 6
LWT at 7 °C
3.2 3.39 4.52 4.42 4.39 4.46 4.52 LWT at 18 °C
4.43 4.87 5.69 6.64 5.78 5.72 6.19 Air flow m3/h 3050 3050 3050 6150 6150 6150
Akustiskās jaudas līmenis 7
Apsilde dB(A) 61 65 68 67 68 71 72 Dzesēšana dB(A) 63 67 70 69 70 73 75
Neto izmēri (WxHxD) mm 1210×945×402 1404×1414×405 Izmēri ar iepakojumu (WxHxD) mm 1500×1140×450 1475×1580×440 Neto/bruto svars kg 99/117 162/183 177/198 Ūdens cauruļvadu sistēmas savienojumi ø25 Female BSP ø32 Female BSP Drošības vārsta iestatītais spiediens Kopējais ūdens tilpums
Darba temperatūra diapazons
Dzesēšana
° C -5 to 46 -5 to 46 -5 to 46 -5 to 46 -5 to 46 -5 to 46 -5 to 46 Apsilde
° C -20 to 35 -20 to 35 -20 to 35 -20 to 35 -20 to 35 -20 to 35 -20 to 35 DHW
° C -20 to 43 -20 to 43 -20 to 43 -20 to 43 -20 to 43 -20 to 43 -20 to 43 LWT diapazons
Dzesēšana
° C 5 to 25 5 to 25 5 to 25 5 to 25 5 to 25 5 to 25 5 to 25 Apsilde
° C 25 to 60 25 to 60 25 to 60 25 to 60 25 to 60 25 to 60 25 to 60 DHW
° C 40 to 60 40 to 60 40 to 60 40 to 60 40 to 60 40 to 60 40 to 60 Aukstumnesēja
Tips R410A R410A R410A R410A R410A R410A Iepildes tilpums
Rezerves elektriskais sildītājs
Standarta montāža kW - - - 3.0 4.5 4.5 4.5 Papildus kW 3.0 3.0 3.0 4.5 - - - Jaudas pakāpes
Piezīmes: 2.Ārējā gaisa temperatūra 70°C DB, 85% R.H.; EWT 300°C, LWT 350°C. 3.Ārējā gaisa temperatūra 70°C DB, 85% R.H.; EWT 400°C, LWT 450°C. 4.Ārējā gaisa temperatūra 350°C DB; EWT 230°C, LWT 180°C. 5.Ārējā gaisa temperatūra 350°C DB; EWT 120°C, LWT 70°C. 6.Telpu apsildes sezonālās energoefektivitātes klase pārbaudīta vidējos klimatiskajos apstākļos.
7.Akustiskās jaudas līmenis pārbaudīts vidējos klimatiskajos apstākļos, apsildes ārējā gaisa temperatūra 70°C DB, 60°C WB; EWT 470°C, LWT 550C; dzesēšanas ārējā gaisa temperatūra 350°C DB, 240C°C WB; EWT 120°C, LWT 70°C.
Electronic expansion valve
Droseļvārsta veids
6150
5.5
R410A
3.6
1
16 kW P3
12 kW
12 kW P3
14 kW P3

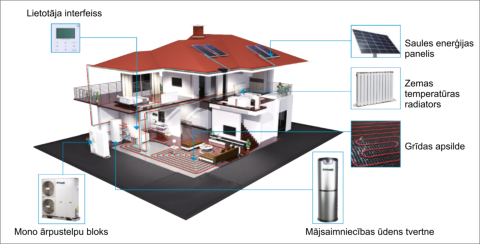

Dalītā sistēma

Thermal dalītā sistēma
Pielietojums Siltumsūkņa tips Aukstumnesēja cauruļvadu sistēma Uzstādīšana
Kombinacionālās daļas (iegādājamas atsevišķi)
Grīdas apsildes elementi Siltummaiņi ar ventilatoru Zemas temperatūras radiatori Mājsaimniecības ūdens tvertne Papildu siltuma avoti (tādi kā saules enerģijas kolektors, boilers un gāzes krāsns
Lietotāja interfeiss
Saules panel Zemas temperatūras radiators
Sķidruma bloks
Grīdas apkure
Dalītā tipa ārpustelpu bloks Ārpustelpu bloks uzņem siltumu no āra gaisa un caur aukstumnesēja cauruļvadu sistēmu pārnes to uz iekštelpu bloku. Šķidruma modulis Šķidruma modulis silda ūdeni ar aukstumnesēju no ārpustelpu bloka. Uzsildītais ūdens cirkulē caur apsildes ierīci (piemēram, grīdas apsildi, radiatoriem, ventilācijas siltummaiņiem, kā arī mājsaimniecības karstā ūdens tvertnes iekšējo spirāli). Mājsaimniecības ūdens tvertne (iegādājama atsevišķi) Mājsaimniecības ūdens tvertne tiek izmantota, lai nodrošinātu karsto ūdeni sadzīves lietošanai. Karstais ūdens no šķidruma moduļa caur iekšēju spirāli atdod siltumu tvertnē esošajam ūdenim, un ūdens šajā tvertnē tiek uzsildīts. Parasti mājsaimniecības ūdens tvertnē ir papildu elektriskais sildītājs. Lietotāja interfeiss Lietotāja interfeiss ar signālu vadu ir savienots ar šķidruma moduli, tas galvenokārt tiek lietots šī bloka ieslēgšanai/izslēgšanai, režīma iestatīšanai, temperatūras regulēšanai un taimera iestatīšanai.

Specifikācijas

Pielāgojama uzstādīšana un vienkārša tehniskā apkope • Kompakta konstrukcija, neatkarīgs šķidruma modulis, pielāgojama uzstādīšana. • Aukstumnesēja caurules no ārpustelpu bloka ir ievadītas iekštelpās, to pasargāšanai no sasalšanas nav nepieciešama papildu izolācija. • Ar 10 m garu aukstumnesēja cauruļvadu nav nepieciešams papildu aukstumnesējs.
• Piezīmes: Pielietojums 2 Thermal dalītā tipa bloks telpu apsildei un mājsaimniecības karstajam ūdenim Istabas termostats nav savienots ar iekštelpu šķidruma moduli, bet gan ar vārstu ar elektropiedziņu. Katras istabas temperatūra tiek regulēta ar katrā ūdens kontūrā ierīkotu vārstu ar elektropiedziņu. Sadzīves karstais ūdens tiek piegādāts, izmantojot mājsaimniecības karstā ūdens tvertni, kura savienota ar dalīto iekštelpu bloku. Šādā situācijā ir nepieciešams apvadvārsts.

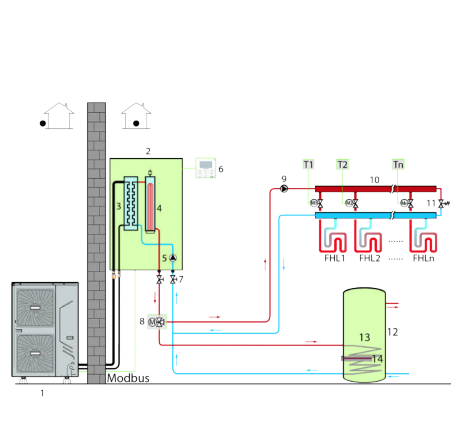

1.Ārpustelpu bloks 2.Šķidruma modulis 3.Plātņu tipa siltummainis 4.Rezerves sildītājs 5.Iekšējais cirkulācijas sūknis 6.Lietotāja interfeiss 7.Slēgvārsts (iegādājams atsevišķi) 8.3 pušu vārsts ar elektropiedziņu (iegādājams atsevišķi) 9.Ārējais cirkulācijas sūknis (iegādājams atsevišķi) 10. Kolektors (iegādājams atsevišķi) 11.Apvadvārsts (iegādājams atsevišķi) 12.Mājsaimniecības ūdens tvertne (iegādājama atsevišķi) 13 Spirāles tipa siltummainis 12.Papildu sildītājs FHL1…n Grīdas apsildes kontūrs (iegādājams atsevišķi) M1…n Vārsts ar elektropiedziņu (iegādājams atsevišķi) T1…n Istabas termostats (iegādājams atsevišķi)
Piezīmes: 2.Ārējā gaisa temperatūra 70°C DB, 85% R.H.; EWT 300°C, LWT 350°C. 3.Ārējā gaisa temperatūra 70°C DB, 85% R.H.; EWT 400°C, LWT 450°C. 4.Ārējā gaisa temperatūra 350°C DB; EWT 230C°C, LWT 180°C.
Dalītais Barošanas padeve Apsilde 1

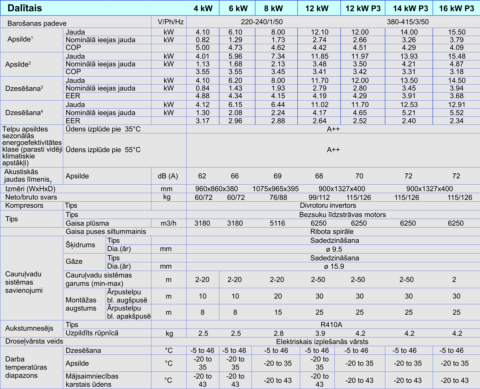

Jauda kW 4.10 6.10 8.00 12.10 12.00 14.00 15.50 Nominālā ieejas jauda kW 0.82 1.29 1.73 2.74 2.66 3.26 3.79 COP 5.00 4.73 4.62 4.42 4.51 4.29 4.09
Apsilde 2
Jauda kW 4.01 5.96 7.34 11.85 11.97 13.93 15.48 Nominālā ieejas jauda kW 1.13 1.68 2.13 3.48 3.50 4.21 4.87 COP 3.55 3.55 3.45 3.41 3.42 3.31 3.18
Dzesēšana 3
Jauda kW 4.10 6.20 8.00 11.70 12.00 13.50 14.50 Nominālā ieejas jauda kW 0.84 1.43 1.93 2.79 2.80 3.45 3.94 EER 4.88 4.34 4.15 4.19 4.29 3.91 3.68
Dzesēšana 4
Jauda kW 4.12 6.15 6.44 11.02 11.70 12.53 12.91 Nominālā ieejas jauda kW 1.30 2.08 2.24 4.17 4.65 5.21 5.52 EER 3.17 2.96 2.88 2.64 2.52 2.40 2.34
Telpu apsildes sezonālās energoefektivitātes klase (parasti vidēji klimatiskie apstākļi)
Ūdens izplūde pie 35°C A++ Ūdens izplūde pie 55°C A++
Akustiskās jaudas līmenis 7
Apsilde dB (A) 62 66 69 68 70 72 72
Izmēri (WxHxD) Neto/bruto svars Kompresors Tips Divrotoru invertors
Tips
Tips Bezsuku līdzstrāvas motors
Gaisa plūsma Gaisa puses siltummainis
Cauruļvadu sistēmas savienojumi
Šķidrums
Tips Dia.(ār) mm
ø 9.5 Gāze
Tips Dia.(ār) mm ø 15.9 Cauruļvadu sistēmas garums (min-max)
m 2-20 2-20 2-20 2-50 2-50 2-50 2
Montāžas augstums
Ārpustelpu bl. augšpusē
m 10 10 20 30 30 30 30
Ārpustelpu bl. apakšpusē
m 8 8 15 25 25 25 25 Aukstumnesējs
Tips R410A Uzpildīts rūpnīcā Droseļvārsta veids
Darba temperatūras diapazons
Dzesēšana °C -5 to 46 -5 to 46 -5 to 46 -5 to 46 -5 to 46 -5 to 46 -5 to 46
Apsilde °C
-20 to 35
-20 to 35
-20 to 35
-20 to 35
-20 to 35 -20 to 35 -20 to 35
-20 to 43
-20 to 43
-20 to 43
-20 to 43
-20 to 43 -20 to 43 -20 to 43
7.Akustiskās jaudas līmenis pārbaudīts vidējos klimatiskajos apstākļos, apsildes ārējā gaisa temperatūra 70°C DB, 60°C WB; EWT 470°C, LWT 550°C; dzesēšanas ārējā gaisa temperatūra 350°C DB, 240°C WB; EWT 120°C, LWT 70°C.
12 kW P3 14 kW P3
12 kW
16 kW P3
115/126
Nominālā jauda nosakāma, pamatojoties uz šādiem nosacījumiem. 1. nosacījums: apsildes režīms — gaisa ieplūde pie 7 °C un ūdens izplūde pie 35 °C ar T pie 5 °C; dzesēšanas režīms — gaisa ieplūde pie 35 °C un ūdens izplūde pie 18 °C ar T pie 5 °C. 2. 2. nosacījums: apsildes režīms — gaisa ieplūde pie 7 °C un ūdens izplūde pie 45 °C ar T pie 5 °C; dzesēšanas režīms — gaisa ieplūde pie 35 °C un ūdens izplūde pie 7 °C ar T pie 5 °C. 3. 3. Iepriekšminēto datu pārbaudei izmantojams atsauces standarts EN14511
Šķidruma modulis

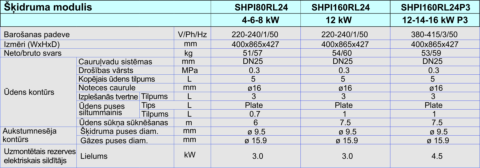

SHPI80RL24 SHPI160RL24 SHPI160RL24P3
Barošanas padeve 220-240/1/50 220-240/1/50 380-415/3/50 Izmēri (WxHxD) 400x865x427 400x865x427 400x865x427 Neto/bruto svars kg 51/57 54/60 53/59
Ūdens kontūrs
Cauruļvadu sistēmas Drošības vārsts Kopējais ūdens tilpums Noteces caurule ø16 ø16 ø16 Izplešanās tvertne
Ūdens puses siltummainis
Tips Tilpums
Ūdens sūkņa sūknēšanas Aukstumnesēja kontūrs
Šķidruma puses diam. ø 9.5 ø 9.5 ø 9.5 Gāzes puses diam. ø 15.9 ø 15.9 ø 15.9
Uzmontētais rezerves elektriskais sildītājs
Lielums
Dalītais tips
mm
12-14-16 kW P3
4-6-8 kW
12 kW
0.7 1 1
9 kW
L
L
7.5
7.5
Izplešanās vārsts
Kondensators
Mājsaimniecības ūdens tvertne
Mono ārpustelpu bloks
Pielietojums
Siltumsūkņa tips
Aukstumnesēja cauruļvadu sistēma
Ūdens cauruļvadu sistēma
Uzstādīšana
Sildīšana + dzesēšana + mājsaimniecības karstais ūdens
Tikai ārpustelpu bloks (tajā iebūvēta kompresora daļa un šķidruma modulis)
Ārpustelpu bloka iekšpusē
Starp ārpustelpu bloku un iekštelpu apsildes ietaisēm
Jāuzstāda tikai ūdens cauruļvadu sistēma
Barošanas padeve
V/Ph/Hz
220-240/1/50 380-415/3/50
Apsilde 2
Gaisa plūsma
MPa 0.3
L 2.0 2.0 2.0 5.5 5.5 5.5
kW
0.97 1.45 2.02 2.73 2.76 3.26 3.88
kg 2.4 2.4 2.4 3.6 3.6 3.6
1 1 1 2 1 1
Ūdens cauruļvadu sistēma
Mājsaimniecības ūdens moduli
Dalītais tvertne Ārpustelpu bloks
V/Ph/Hz 220-240/1/50 380-415/3/50
4 kW 6 kW 8 kW
mm 960x860x380 1075x965x395 900x1327x400 900x1327x400
60/72 60/72 76/88 99/112 115/126 115/126
kg
Elektriskais izplešanās vārsts
m3/h 3180 3180 5116 6250 6250 6250 6250
Ribota spirāle
Sadedzināšana
Sadedzināšana
kg 2.5 2.5 2.8 3.9 4.2 4.2 4.2
°C
Mājsaimniecības karstais ūdens
V/Ph/Hz
mm
mm DN25 DN25 DN25
MPa 0.3 0.3 0.3
5 5 5
L
mm
Tilpums L 3 3 3
Plate Plate Plate
m
6
mm
mm
kW
3.0 3.0 4.5
Starp iekštelpu bloku un iekštelpu apsildes ietaisēm
Starp iekštelpu bloku un iekštelpu apsildes ietaisēm
Starp ārpustelpu bloku un iekštelpu bloku
Ārpustelpu bloks (kompresora daļa) + iekštelpu bloks (šķidruma modulis)
Sildīšana + dzesēšana + mājsaimniecības karstais ūdens
