Номинальная тепловая мощность
Ø(mm)
R
R
Диаметр входного / выходного отверстия
Температура дымовых газов
Максимальная рабочая температура
R
25
Максимальное рабочее давление
Размеры бойлера (A*C*B)
34
°C
°C
бар
mm
150/775
6/4"
6/4"
3/4"
130
90
2,5
1400*1330*585
160/800
6/4"
6/4"
3/4"
130
90
2,5
1370*1370*700
kW
45
180/1270
6/4"
6/4"
3/4"
130
90
2,5
1385*1565*700
*Диаметр дымохода
Подача котельной воды
Возврат котельной воды
45
34
25

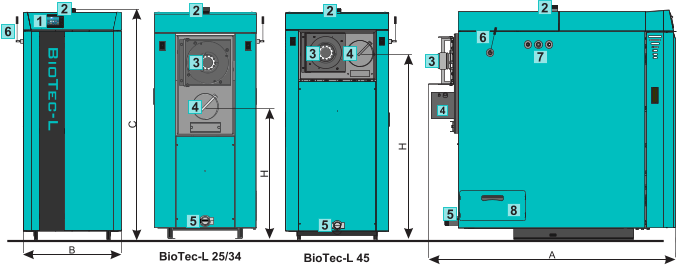

Автоматика котла;
Подача;
Вентилятор с электродвигателем;
Выход дымовых газов;
Обратка;
Рычаг для очистки выхлопных труб;
Расположение узла теплового
клапана;
Боковое отверстие для очистки
дымовой камеры.
Размеры дров для загрузки
Объём камеры сгорания
mm
литр
450-550
90
450-550
144
450-550
Количество воды в котле
литр
115
Вес
кг
519
606
677
130
176
150
Размеры бойлера (H)
mm
775
800
1270
BioTec-L 25-45kW

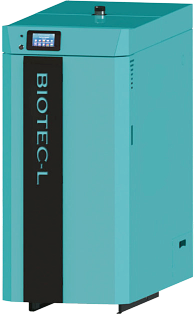

Стальные водогрейные котлы BioTec-L номинальной тепловой
мощностью от 25 до 45 кВт предназначены для сжигания
древесного топлива. Принцип газификации древесины и
керамическая топка позволяют практически полностью сжигать
топливо. Просторная камера сгорания позволяет использовать
дрова длиной до 550 мм. Период горения на одной закладке
составляет не менее 4 часов при номинальной мощности и может
быть увеличен до целого дня, если снизится необходимость нагрева.
Котел может поддерживать горение до 12 часов, а это означает, что
в этотпериод нет необходимости повторного запуска котла, чтобы

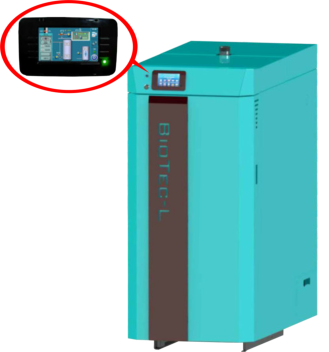

сохранить процесс нагрева. Управление котлом осуществляется
цветным сенсорным контроллером с использованием датчика
температуры котла, лямбда-зонда (датчик кислорода), датчика
температуры в камере сгорания, двигателя для управления входом
первичного и вторичного воздуха. BioTec-L также оснащен
дымососом. Котел подключается к системе центрального отопления
косвенно через трехходовой термостатический клапан и буферную
емкость CAS.
Котел испытан и сертифицирован в соответствии с EN 303-5: 2012 и
соответствует классу 5. Котел изготовлен в соответствии со
стандартом ISO 9001 и ISO 14001.
Контактный телефон: +371 28818088, +371 29149923
Э-почта: info@centrometal.lv
Главная страница: www.centrometal.lv
*Внутренний диаметр и высота дымохода должны строго соответствовать
номинальной мощности котла. Он должен соответствовать всем национальным
нормативным документам и рекомендациям производителя.
ЭКОНОМИЧНЫЙ
КПД более 85%, что значительно выше
обычных твердотопливных котлов.
WiFi READY
Цифровое управление котлом
поддерживает интернет-мониторинг и
управление работой котла через
интернет-портал.
ОДНА ЗАКЛАДКА
Продолжительность горения на одной
закладке от 4 до 12 часов в зависимости от
мощности и теплопотерь.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
БОЛЬШАЯ КАМЕРА
Используйте дрова до 550 мм благодаря большой
камере сгорания.
•
Котел 5-го класса (эффективное сжигание и наименьшая
эмиссия дымовых газов).
•
Сжигание древесины влажностью не более 25%.
•
Принцип газификации древесины обеспечивает полное сжигание
топлива. Поэтому очистка необходима в минимальном
количестве (в зависимости от качества древесины и нагрузки на
котел).
•
Конструкция теплообменника и принцип газификации древесины
обеспечивают высокую эффективность и экономичность котла.
•
Три большие двери и камера сгорания позволяют загружать
большие куски древесины, а также очень легко обслуживать.
•
Котел 5-го класса (эффективное сжигание и наименьшая
эмиссия дымовых газов).
•
Сжигание древесины влажностью не более 25%.
•
Принцип газификации древесины обеспечивает полное сжигание топлива. Поэтому очистка необходима в минимальном количестве
(в зависимости от качества древесины и нагрузки на котел).
•
Конструкция теплообменника и принцип газификации древесины обеспечивают высокую эффективность и экономичность котла.
•
Три большие двери и камера сгорания позволяют загружать большие куски древесины, а также очень легко обслуживать.
ОСНОВНЫЕ РАЗМЕРЫ

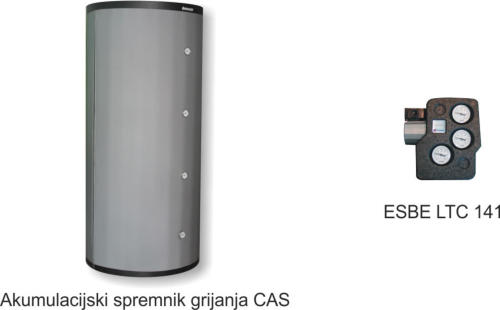

Обязательное дополнительное оборудование
– буферная емкость CAS (минимальный объем 30 л/кВт), 3-ходовой
термостатический клапан;
– предохранительный клапан, группа безопасности (2,5 бар) и
расширительный бак

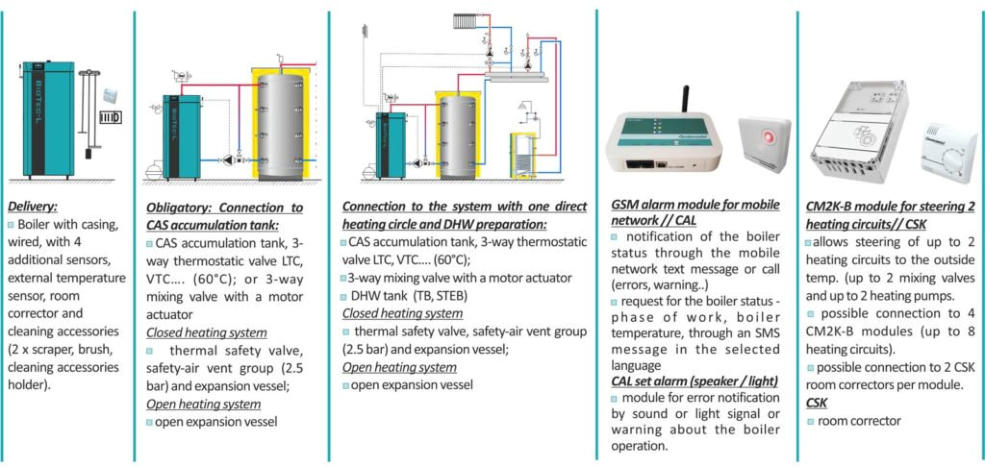

Delivery:
Boiler with casing
wired
with 4 additional
sensors
external
temperature
sensor
room temperature
corrector
and cleaning
accessories (2x
scrapers, brush,
holder)
Обязательно:
Подключение к
буферной емкости CAS:
< Буферная емкость CAS,
3-ходовой
термостатический клапан
LTC, VTC…. (60°C);
< В закрытых системах:
предохранительный
клапан, группа
безопасности (2,5 бар) и
расширительный бак.
< В открытых системах:
открытый
расширительный бак.
Подключение к системе с одним
прямым контуром отопления и
приготовлением горячей воды:
< Буферная емкость CAS, 3-
ходовой термостатический клапан
LTC, VTC…. (60°C);
< 3-ходовой смесительный клапан с
моторным приводом
< Бак для горячей воды (TB, STEB)
< В закрытых системах:
предохранительный клапан, группа
безопасности (2,5 бар) и
расширительный бак.
< В открытых системах: открытый
расширительный бак.
GSM модуль // CAL //
WiFi модуль:
SMS или оповещение о
состоянии котла (ошибки,
предупреждения)
Требование статуса котла
- рабочая фаза,
температура, через SMS
Включение / выключение
котла через SMS или
Интернет
Прямая визуализация
котельных процессов
через Интернет
Набор сигналов CAL
(динамик / лампа)
Модуль предупреждения
об ошибках со звуковым
или световым сигналом
или предупреждением о
работе котла
Модуль CM2K для 2
контуров отопления
Корректор CSK:
Управляет 2 контурами
отопления в
зависимости от
температуры наружного
воздуха (до 2
смесительных клапанов
и до 2 насосов)
Можно подключить до 4
модулей CM2K (до 8
контуров отопления)
К каждому модулю
можно подключить до 2
комнатных корректоров
CSK
CSK
Корректор комнатной
температуры
Пиролизный котел Centrometal BioTec-L 25-45КВт
отопительная техника
КОМПЛЕКТ ПОСТАВКИ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ:
Номинальная тепловая мощность
Ø(mm)
R
R
Диаметр входного / выходного отверстия
Температура дымовых газов
Максимальная рабочая температура
R
25
Максимальное рабочее давление
Размеры бойлера (A*C*B)
34
°C
°C
бар
mm
150/775
6/4"
6/4"
3/4"
130
90
2,5
1400*1330*585
160/800
6/4"
6/4"
3/4"
130
90
2,5
1370*1370*700
kW
45
180/1270
6/4"
6/4"
3/4"
130
90
2,5
1385*1565*700
*Диаметр дымохода
Подача котельной воды
Возврат котельной воды
45
34
25

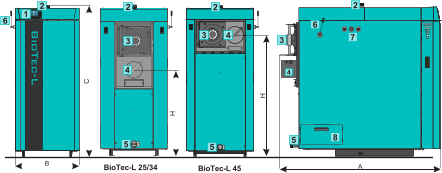

Автоматика котла;
Подача;
Вентилятор с электродвигателем;
Выход дымовых газов;
Обратка;
Рычаг для очистки выхлопных труб;
Расположение узла теплового клапана;
Боковое отверстие для очистки дымовой камеры.
Размеры дров для загрузки
Объём камеры сгорания
mm
литр
450-550
90
450-550
144
450-550
Количество воды в котле
литр
115
Вес
кг
519
606
677
130
176
150
Размеры бойлера (H)
mm
775
800
1270
BioTec-L 25-45kW
Стальные водогрейные котлы BioTec-L номинальной
тепловой мощностью от 25 до 45 кВт предназначены для
сжигания древесного топлива. Принцип газификации
древесины и керамическая топка позволяют практически
полностью сжигать топливо. Просторная камера сгорания
позволяет использовать дрова длиной до 550 мм. Период
горения на одной закладке составляет не менее 4 часов при
номинальной мощности и может быть увеличен до целого дня,
если снизится необходимость нагрева.
Котел может поддерживать горение до 12 часов, а это
означает, что в этотпериод нет необходимости повторного
запуска котла, чтобы сохранить процесс нагрева. Управление
котлом осуществляется цветным сенсорным контроллером с
использованием датчика температуры котла, лямбда-зонда
(датчик кислорода), датчика температуры в камере сгорания,
двигателя для управления входом первичного и вторичного
воздуха. BioTec-L также оснащен дымососом. Котел
подключается к системе центрального отопления косвенно
через трехходовой термостатический клапан и буферную
емкость CAS.
Котел испытан и сертифицирован в соответствии с EN 303-5:
2012 и соответствует классу 5. Котел изготовлен в
соответствии со стандартом ISO 9001 и ISO 14001.
ЭКОНОМИЧНЫЙ
КПД более 85%, что значительно выше обычных
твердотопливных котлов.
WiFi READY
Цифровое управление котлом поддерживает
интернет-мониторинг и управление работой котла
через интернет-портал.
ОДНА ЗАКЛАДКА
Продолжительность горения на одной закладке от
4 до 12 часов в зависимости от мощности и
теплопотерь.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
БОЛЬШАЯ КАМЕРА
Используйте дрова до 550 мм благодаря большой
камере сгорания.
•
Котел 5-го класса (эффективное сжигание и наименьшая
эмиссия дымовых газов).
•
Сжигание древесины влажностью не более 25%.
•
Принцип газификации древесины обеспечивает полное
сжигание топлива. Поэтому очистка необходима в
минимальном количестве (в зависимости от качества
древесины и нагрузки на котел).
•
Конструкция теплообменника и принцип газификации
древесины обеспечивают высокую эффективность и
экономичность котла.
•
Три большие двери и камера сгорания позволяют
загружать большие куски древесины, а также очень легко
обслуживать.
•
Котел 5-го класса (эффективное сжигание и наименьшая
эмиссия дымовых газов).
•
Сжигание древесины влажностью не более 25%.
•
Принцип газификации древесины обеспечивает полное
сжигание топлива. Поэтому очистка необходима в
минимальном количестве (в зависимости от качества
древесины и нагрузки на котел).
•
Конструкция теплообменника и принцип газификации
древесины обеспечивают высокую эффективность и
экономичность котла.
•
Три большие двери и камера сгорания позволяют
загружать большие куски древесины, а также очень легко
обслуживать.
ОСНОВНЫЕ РАЗМЕРЫ
Обязательное дополнительное
оборудование
– буферная емкость CAS (минимальный объем 30 л/кВт), 3-
ходовой термостатический клапан;
– предохранительный клапан, группа безопасности (2,5 бар) и
расширительный бак
Подключение к системе с
одним прямым контуром
отопления и приготовлением
горячей воды:
< Буферная емкость CAS, 3-
ходовой термостатический
клапан LTC, VTC…. (60°C);
< 3-ходовой смесительный
клапан с моторным приводом
< Бак для горячей воды (TB,
STEB)
< В закрытых системах:
предохранительный клапан,
группа безопасности (2,5 бар) и
расширительный бак.
< В открытых системах:
открытый расширительный бак.
GSM модуль // CAL // WiFi
модуль:
SMS или оповещение о
состоянии котла (ошибки,
предупреждения)
Требование статуса котла -
рабочая фаза, температура,
через SMS
Включение / выключение котла
через SMS или Интернет
Прямая визуализация котельных
процессов через Интернет
Набор сигналов CAL (динамик /
лампа)
Модуль предупреждения об
ошибках со звуковым или
световым сигналом или
предупреждением о работе котла
Delivery:
Boiler with casing wired with 4 additional
sensors external temperature sensor
room temperature corrector and cleaning
accessories (2x scrapers, brush, holder)
Обязательно: Подключение к
буферной емкости CAS:
< Буферная емкость CAS, 3-
ходовой термостатический
клапан LTC, VTC…. (60°C);
< В закрытых системах:
предохранительный клапан,
группа безопасности (2,5 бар) и
расширительный бак.
< В открытых системах:
открытый расширительный бак.
Модуль CM2K для 2 контуров
отопления Корректор CSK:
Управляет 2 контурами отопления
в зависимости от температуры
наружного воздуха (до 2
смесительных клапанов и до 2
насосов)
Можно подключить до 4 модулей
CM2K (до 8 контуров отопления)
К каждому модулю можно
подключить до 2 комнатных
корректоров CSK
CSK
Корректор комнатной температуры
Пиролизный котел
Centrometal BioTec-L 25-
45КВт
КОМПЛЕКТ ПОСТАВКИ И
ДОПОЛНИТЕЛЬНОЕ
ОБОРУДОВАНИЕ:
Контактный телефон: +371 28818088, +371 29149923
Э-почта: info@centrometal.lv
Главная страница: www.centrometal.lv
*Внутренний диаметр и высота дымохода должны строго
соответствовать номинальной мощности котла. Он должен
соответствовать всем национальным нормативным
документам и рекомендациям производителя.
отопительная техника
Балтия, Скандинавия, Польша: +371 28818088, +371 29149923,
Э-почта: info@centrometal.lv
Россия и страны СНГ: +790 36823979, Э-почта: russia@centrometal.lv,
Белоруссия: +375 296619967, Э-почта: info@centrometal.byv
