Premium klases granulu apkures katli Pel-Tec 12-96kW

PEL-TEC

12

18

24

36

48

Nominālā siltuma jauda Siltuma jaudas robeža *Dūmgāzu izvada ārējais diametrs Ielaides/izlaides diametrs Nolaides diametrs Maksimālā darba temperatūra Maksimālais darba spiediens Granulu bunkura tilpums Kopējais katla garums A Kopējais katla platums B Kopējais katla augstums C Katla ielādes garums D Katla ielādes platums E Katla ielādes augstums F Izmērs G Izmērs H

kW kW f(mm) R R °C bar lit. mm mm mm mm mm mm mm mm

18 5,4-18 130 1” 1/2” 90 2,5 340 1105 1420 1560 765 880 1275 765 1040

24 7,2-24 130 5/4” 1/2” 90 2,5 340 1080 1420 1560 736 880 1345 855 1140

36 10,8-36 150 5/4” 1/2” 90 2,5 340 1160 1485 1560 765 965 1345 855 1160

48 14,4-48 150 5/4” 1/2” 90 2,5 340 1175 1485 1560 765 965 1495 995 1310

Zema kaitīgo vielu emisija dūmgāzēs.

• Tas ļauj tieši mijiedarboties ar ekrānā redzamo saturu. • Viegla katla ekpluatācija. • Tas vada tiešo apkures un sanitārā ūdens loku.

Katla korpuss ar siltumizolāciju un vadību, ar 3 papildu sensoriem, sūkņa grupa ar sūkni un maisīšanas vārstu ar piedziņu, dūmgāzu ventilators, degļa režģa un dūmgāzu siltummaiņa tīrīšanas mehānisms, tīrīšanas komplekts (skrāpis, suka, kruķis, komplekta turētājs). Pelnu trauki +transportieris.

Piegāde:

Savienojums ar viena loka apkures sistēmu un sanitārā ūdens sildīšanu.

Karstā ūdens tvertne (TB, STEB ...); Istabas termostats; Sūkņi apkures lokam un KŪ; Slēgtā apkures sistēma Drošības grupa (2,5 bar) un izplešanās trauks; Atvērta apkures sistēma Atvērts izplešanās trauks * Diagrammā ir parādīta viena no 15 dažādām savienojuma shēmām

CVT vakuuma granulu padeve

Vakuuma granulu padeve ar kurmi no atseviški norobežotas telpas (granulu glabātuves) Vakuuma granulu padeve no lielākas tvertnes (CentroPelet box līdz 3,4 m3) Granulu padeve ar skrūves transportieri no uzglabāšanas telpas

Augsta katla efektivitāte un zemas tehniskās apkopes prasības.

Degļa režģa un dūmgāzu siltummaiņa automātiskā tīrīšana.

Papildu aprīkojums īpašiem uzdevumiem (Wi-Fi, GSM, istabas regulators utt.)

69

69 20,7-69 200 2” 1/2” 90 2,5 530 1240 1940 1560 765 1150 1345 1275 1345

GSM modulis // CAL // CMNET // WiFi modulis

SMS vai zvana brīdinājums par katla statusu (kļūdas, brīdinājumi) Pieprasījums par katla statusu - ekspluatācijas fāze, temperatūra, caur SMS Katla ieslēgšana / izslēgšana, izmantojot SMS vai internetu Tiešā vizualizācija ar katla procesiem, izmantojot internetu CAL signālu komplekts (skaļrunis / lampa Kļūdu brīdinājuma modulis ar skaņas vai gaismas signālu vai brīdinājumu par apkures katla darbību CMNET Kaskādes modulis, kas kontrolē līdz 8 katliem kaskādē.

CM2K modulis 2 apkures lokiem + CSK korektors

Kontrolē 2 apkures lokus atkarībā no āra gaisa temperatūras (līdz 2 maisīšanas vārstiem un līdz 2 sūkņiem) Ir iespējams pieslēgt līdz 4 CM2K moduļiem (līdz 8 apkures lokiem) Katram modulim ir iespējams pieslēgt ne vairāk kā 2 CSK telpas korektorus CSK Telpas temperatūras korektors

Premium klases granulu apkures katli Pel-Tec 12-96kW

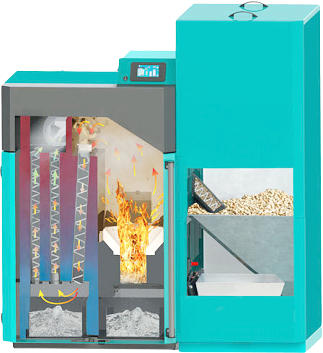

PEL-TEC - PREMIUM klases centrālapkures tērauda granulu apkures katli, dzīvojamam mājām, noliktavām, veikaliem un biroju ēkām ar apkurināmo platību no 100-1000 m 2 . Katlā iebūvēts deglis 6 mm kokskaidu apkures granulu dedzināšanai ar automātisko aizdedzināšanu un automātisku pašattīrīšanās funkciju, kas nodrošina izcilu katla darbību. Automātiskā dūmgāzu izvada tīrīšanas funkcija nodrošina vienmērīgu siltuma apmaiņu un augstāku katla efektivitāti. Iebūvēta automātiskā pelnu tīrīšana. Multifunkcionālais katla vadības bloks standarta komplektācijā, nodrošina nepārtrauktu katla darbību, kā arī kontrolē granulu daudzumu bunkurā. Iebūvētā atpakaļgaitas plūsmas aizsardzība nodrošina pareizu katla darbību arī ar zemāku atpakaļgaitas plūsmas temperatūru. PEL-TEC katlu raksturojums: • Centrālās apkures granulu apkures katls PEL-TEC ar iebūvētu degli un nominālu siltuma jaudu 12, 24, 36, 48, 69 un 96kW ; • Augsta katla efektivitāte un zemas uzturēšanas prasības; • Zems emisijas un kaitīgo izmešu līmenis; • Modulējama katla darbība; • Automātiskā mehāniskā pašattīrīšanās degļa režģim un dūmgāzu kanāliem; • Dūmgāzu temperatūras sensors un līmeņa sensors granulu bunkuram; • Iebūvēta atpakaļgaitas aizsardzība ar 4-pušu aizsardzības vārstu; • Multifunkcionāls digitālais kontrolieris ar krāsainu touch- screen paneli; • Aksesuāri: telpas termostats, GSM trauksmes modulis katlam un granulu bunkuram, automātiskā granulu papildināšana(papildus aprīkojums); • Katla atālinātā uzraudzība izmantojot WiFi moduli .

PEL-TEC Tehniskie parametri

VIDEI DRAUDZĪGS

EFEKTĪVITĀTE

AUTOMĀTISKĀ APKOPE

PAPILDUS APRĪKOJUMS

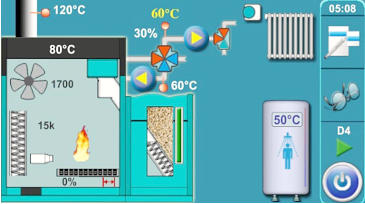

Skārienjūtīgais ekrāns:

PIEGĀDE, obligātais un izvēles papildu aprīkojums:

Granulu apkures katla PEL-TEC 12-96kW tīrīšana

*Skursteņa iekšējam diametram un augstumam jābūt stingrā atbilstībā ar katla nominālo jaudu. Tam jātbilst visiem valsts normatīviem dokumentiem un ražotāja rekomendācijām.

Granulu apkures katla PEL-TEC 12-96kW 3D apskats
