Kocioł (ECO-CK P, ECO-CKB P);;
Kocioł (EKO-CK P 70, 90, 110);
Cyfrowy sterownik;
Zbiornik na pelety CPSP;
Zbiornik na pelety CPSP800;
Transporter peletów CPPT;
Palnik na pelety CPPL;
Zestaw palników na pelety/do dolnych drzwi kotła;

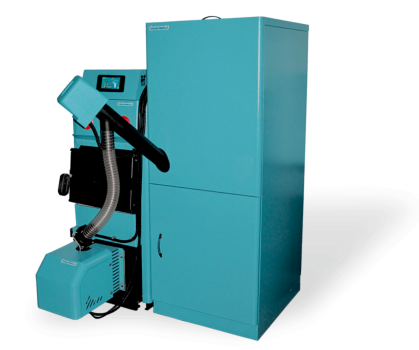

Zestaw dotykowy Cm Pelet (14–90 kW)
Sprzęt centralnego ogrzewania przeznaczony jest do podłączenia do nowych,
odpowiednio dobranych kotłów i kotłów już istniejących, takich jak EKO-CK P i EKO-
CKB P (znamionowa moc cieplna od 14 do 90 kW) lub EKO-CK i EKO-CKB
(znamionowa moc cieplna 14 do 50 kW).
Specjalnością modelu „touch” (dotyk) jest cyfrowy kolorowy ekran dotykowy. Zestaw
Cm Pelet i kocioł razem tworzą funkcjonalną jednostkę, tj. Mini system ogrzewania do
wypalania palet. Automatyczne funkcjonowanie takiego mini systemu grzewczego za-
pewnia wysoki poziom wygody i czyni je odpowiednimi dla szerokiego grona
użytkowników. Jest on wykonany zgodnie z normą EN 303-5 oraz ISO 9001 Pelety
są paliwem odnawialnym i przyjazne dla środowiska naturalnego.
EKRAN DOTYKOWY
Kocioł jest sterowany za pomocą cyfrowego
sterownika dotykowego.
ZAPŁON
ntylator i grzejnik elektryczny zainstalowany
wewnątrz palnika, regulowany cyfrowo,
automatycznie odpala pelety i utrzymuje
ogień.
ZNY DLA ŚRODOWISKA NATURALNEGO
Niska emisja szkodliwych związków w gazach
spalinowych.
CECHY PRODUKTU
KLASA 5
Zestaw dotykowy Cm Pelet należy do klasy 5
standardu kotła.

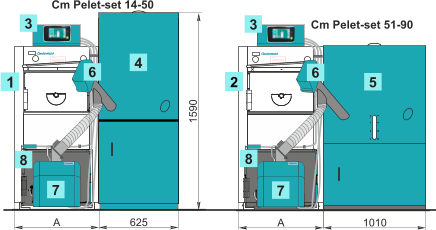

PODSTAWOWE WYMIARY:
Cm Pelet-set
14
Typ palnika
Znamionowa moc cieplna
Typ kotła EKO-CK/-BP
Pojemność zbiornika na pelety CPSP
Pojemność zbiornika na pelety CPSP-800
Napięcie
Szerokość kotła A
Zestaw naprawczy do instalacji palnika
Dolne drzwi kotła do palnika na pelety
kW
l
l
V/Hz
mm
CPPL-14
14
20
370
800
230/50
470
14-25
CPDV
14-25
20
CPPL-35
20
25
370
800
230/50
470
14-25
CPDV
14-25
25
CPPL-35
25
30
370
800
230/50
470
14-25
CPDV
14-25
30
CPPL-35
30
35
370
800
230/50
520
30/35
CPDV
30
35
CPPL-35
35
40
370
800
230/50
570
30/35
CPDV
35
40
CPPL-50
40
50
370
800
230/50
620
40/50
CPDV
40-50
50
CPPL-50
50
60
370
800
230/50
620
40/50
CPDV
40-50
60
CPPL-50
60
70
-
800
230/50
620
-
CPDV
60-70
70
CPPL-90
70
90
-
800
230/50
640
-
CPDV
60-70
90
CPPL-90
90
110
-
800
230/50
690
-
CPDV
90-110
•
KLASA 5
•
Zestaw Cm Pelet jest dostarczany w stanie gotowym do integracji z kotłami EKO-CK P i EKO-CKB P o znamionowej mocy cieplnej od 14 do
90 kW lub EKO-CK i EKO-CKB o znamionowej mocy cieplnej od 14 do 50 kW.
•
Wraz z kotłem tworzy funkcjonalną jednostkę, mini system grzewczy do wypalania peletów.
•
Wielofunkcyjne sterowanie cyfrowe z kolorowym wyświetlaczem dotykowym reguluje funkcję kotła i może kierować 5 pompami.
•
Możesz podłączyć mini-system grzewczy bezpośrednio do systemu grzewczego lub poprzez zbiornik akumulacyjny (CAS) o minimalnej obję-
tości 10 l/kW i 3-drożnym zaworze termicznym w 60 ° C lub 3-drogowym zaworze mieszającym napędzanym silnikiem.
•
Wentylator i grzejnik elektryczny zainstalowany wewnątrz palnika, regulowany cyfrowo, automatycznie odpala pelety i utrzymuje ogień.
•
Czyszczenie, w zależności od mocy kotła i jakości peletu, po jednym zużytym pojemniku (200/400 kg) trwa 5 minut.
•
Pojemnik na pelety (objętość 370/800 l) jest częścią składową systemu i jest napełniany od góry, w zależności od potrzeb.
•
Możliwe jest zainstalowanie urządzeń do automatycznego dostarczania peletu z większego zbiornika za pomocą elastycznych rur o długości
do 10 metrów i wysokości do 4 metrów, wyłącznie do pelet ENPlus A1 i DINplus.
•
Możliwe jest zainstalowanie klapy na wentylatorze palnika, aby zapobiec cyrkulacji powietrza przez kocioł, gdy palnik nie działa.
•
Można zainstalować oczyszczanie powietrza palnika.
•
Możliwość połączenia kilku jednostek w kaskadzie.
•
Jest dostarczany zdemontowany, co ułatwia transport i przewóz.
CHARAKTERYSTYKA PALIWA - PELET DREWNY:
•
Pelet drzewny jest paliwem odnawialnym, a zatem przyjazny dla środowiska naturalnego.
•
Jest wykonany z odpadów biomasy drzewnej, wytłaczanych w granulki za pomocą specjalnego sprzętu.
•
Pelety są dostarczane na różne sposoby: w workach (15 kg lub 1000 kg) lub w masie do dużych, prawdopodobnie podziemnych, zbiorników
magazynowych (4 - 15 m3) lub do pomieszczeń piwnicznych lub wiaty.
•
Zalecana specyfikacja palet do podajnika zestawu Cm Pelet:
•
- Wartość opałowa> = 4,9 kWh/kg (17,5 MJ/kg)>
•
- Średnica = 6 mm
•
- Długość maksymalna = 50 mm
•
- Wilgotność maksymalna = 12%
•
- Popiół maksymalny = 1,5%
PODSTAWOWE CZĘŚCI I WYPOSAŻENIE DODATKOWE
CPPT-50
CPPT
625
1010
CPPT-90
Palnik na pelety
Cyfrowy sterownik
Zestaw do instalacji palnika na pelety *
** lub dolne drzwi kotła z turbulatorami
Zbiornik na pelety CPSP
Zbiornik na pelety CPSP
Śruba podajnika
Części podstawowe:
321
CPPL-14
CPPL-35
CPPL-50
CPPL-90
371
*
**
* Nowe modele kotłów (należy
dodać wspornik palnika na pelety
na istniejących dolnych drzwiach
kotła).
** Stare modele kotłów (zmiana
dolnych drzwi kotła).
Wyposażenie dodatkowe:
Palnik z klapą wentylatora
Oczyszczanie powietrza palnika (za pomocą sprężonego powietrza) automatycznego
próżniowego podawania peletu.
