PelTec
Specyfikacje techniczne
Znamionowa moc cieplna
Zakres mocy
*Średnica wylotu spalin
Średnica otworu wlotu/wylotu
Średnica otworu wylotu
Maksymalna temperatura robocza
Maksymalne ciśnienie robocze
Pojemność zbiornika peletu (granulatu)

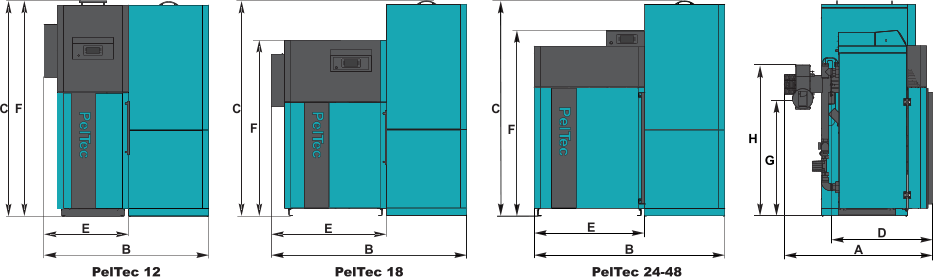

Całkowita długość kotła A
Całkowita szerokość kotła B
Całkowita wysokość kotła C
Długość bloku kotła D
Szerokość bloku kotła E
Wysokość bloku kotła F
Rozmiar G
Rozmiar H
kW
kW
f(mm)
R
R
°C
bar
lit.
mm
mm
mm
mm
mm
mm
mm
mm
12
18
24
36
48
18
5,4-18
130
1”
1/2”
90
2,5
340
1105
1420
1560
765
880
1275
765
1040
24
7,2-24
130
5/4”
1/2”
90
2,5
340
1080
1420
1560
736
880
1345
855
1140
36
10,8-36
150
5/4”
1/2”
90
2,5
340
1160
1485
1560
765
965
1345
855
1160
48
14,4-48
150
5/4”
1/2”
90
2,5
340
1175
1485
1560
765
965
1495
995
1310
69
96
69
20,7-69
200
2”
1/2”
90
2,5
530
1240
1940
1560
765
1150
1345
1275
1345
96
28,8-96
200
2”
1/2”
90
2,5
530
1310
1965
1560
765
1150
1495
1275
1345
BEZPIECZEŃSTWO
Maksymalnie niska emisja spalin.

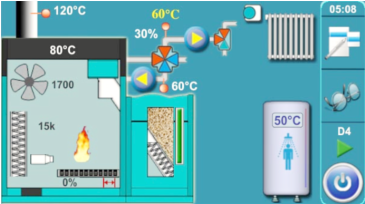

KOLOROWY WYŚWIETLACZ DOTYKOWY:
•
Bezpośrednia interakcja z treścią na wyświetlaczu.
•
Proste sterowanie kotłem.
•
Sterowanie ogrzewaniem i CWU.
WYDAJNOŚĆ
Wysoka wydajność i niskie wymagania
konserwacyjne.
KOMFORT
Automatyczne czyszczenie palnika i wymiennika ciepła
TECHNOLOGICZNOŚĆ
Dodatkowe wyposażenie do wszelkich zadań:
moduł Wi-Fi/GSM, sonda lambda, itp.
•
Kocioł klasy 5 (minimalny poziom emisji spalin) o wydajności 12, 24, 36, 48, 69 i 96
kW;
•
Palnik ceramiczny z automatycznym zapłonem i samooczyszczaniem;
•
Najwyższa wydajność kotła przy minimalnej konserwacji;
•
Łatwa modulacja mocy kotła;
•
Automatyczne czyszczenie wymiennika ciepła;
•
Czujnik temperatury spalin i czujnik poziomu paliwa w wyposażeniu standardowym;
•
Sterownik wielofunkcyjny z kolorowym wyświetlaczem dotykowym dodatkowo steruje
dwoma obiegami grzewczymi, umożliwia podłączenie automatyki zależnej od pogody i
zapewnia pełne zdalne sterowanie przez Internet;
•
Automatyczne usuwanie popiołu do specjalnego pojemnika;
•
Wyposażenie dodatkowe: moduł do sterowania maksymalnie 8 obiegami grzewczymi,
zewnętrzny czujnik temperatury, termostat pokojowy, moduł GSM, moduł Internetowy,
zestaw zasilania pneumatycznego z zewnętrznego magazynu peletów, moduł
sterowania kotłem w sondzie kaskadowej;
•
Lambda Pel-Tec -- to wersja kotła ze zintegrowanym czujnikiem tlenu;
•
Kotły są testowane i certyfikowane zgodnie z normą EN303-5;
•
Produkcja kotłów PelTec jest certyfikowana zgodnie z normami ISO 9001 i ISO
14001.elTec сертифицировано в соответствии со стандартами ISO 9001 и ISO 14001.
GŁÓWNE CECHY:

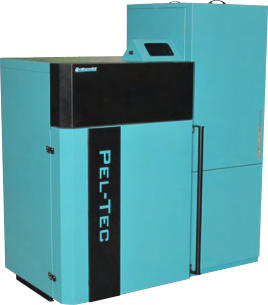

Kotły stalowe do podgrzewania wody Pel-Tec od firmy Centrometal przeznaczony do spalania
pelet (pelet drzewnych) w trybie automatycznym. Kocioł posiada zaawansowany
technologicznie ceramiczny palnik na pelety z automatycznym zapłonem i automatyczną funkcją
czyszczenia, która zapewnia niezawodne działanie, w tym również przy niskiej jakości paliwa.
Automatyczne czyszczenie wymiennika ciepła zapewnia równomierny przepływ ciepła i wysoką
sprawność kotła przez cały cykl życia. Wielofunkcyjny sterownik kotła już w podstawowej wersji
oferuje możliwością modulacji kotła i kontroli poziomu paliwa w zbiorniku. Zintegrowane
zabezpieczenie za pomocą 4-drogowego zaworu mieszającego zapewnia prawidłowe działanie
kotła nawet przy niższych temperaturach obiegu powrotnego. Sonda lambda − to czujnik tlenu
do optymalizacji procesu spalania i oszczędności zużycia peletu. Zbiornik na pelety wchodzi w
skład wyposażenia standardowego kotła. Możliwe jest automatyczne podawanie pelet z innego
magazynu.
CHARAKTERYSTYKA KOTŁA NA PELETY PEL-TEC:
•
Kocioł klasy 5 (minimalny poziom emisji spalin) o wydajności 12, 24, 36, 48, 69 i 96 kW;
•
Palnik ceramiczny z automatycznym zapłonem i samooczyszczaniem;
•
Najwyższa wydajność kotła przy minimalnej konserwacji;
•
Łatwa modulacja mocy kotła;
•
Automatyczne czyszczenie wymiennika ciepła;
•
Czujnik temperatury spalin i czujnik poziomu paliwa w wyposażeniu standardowym;
•
Sterownik wielofunkcyjny z kolorowym wyświetlaczem dotykowym dodatkowo steruje
•
Dwoma obiegami grzewczymi, umożliwia podłączenie automatyki zależnej od pogody i
umożliwia zdalne sterowanie przez Internet;
•
Automatyczne usuwanie popiołu do specjalnego pojemnika;
•
Wyposażenie dodatkowe: moduł do sterowania maksymalnie 8 obiegami grzewczymi,
zewnętrzny czujnik temperatury, termostat pokojowy, moduł GSM, moduł Internetowy,
zestaw zasilania pneumatycznego z zewnętrznego magazynu peletów, moduł sterowania
kotłem w sondzie kaskadowej Lambda;
•
Kotły są testowane i certyfikowane zgodnie z normą EN303-5;
•
Produkcja kotłów PelTec jest certyfikowana zgodnie z normami ISO 9001 i ISO 14001.
ZESTAW DOSTAWY I WYPOSAŻENIE DODATKOWE
•
Korpus kotła z izolacją
cieplną i sterowaniem, z 3
dodatkowymi czujnikami,
grupą pomp z pompą i
zaworem mieszającym z
napędem, wentylatorem
spalin, automatycznym
czyszczeniem rusztu
palnika i wymiennikiem
ciepła spalin, zestawem
czyszczącym (skrobak,
szczotka, poker, uchwyt
zestawu).
•
Kolektory popiołu,
transporter.
Zestaw dostawy:
•
Połączenie z jednym obiegiem
grzewczym i ciepłej wody.
•
Zbiornik ciepłej wody (TB, STEB);
•
Termostat pokojowy;
•
Pompy do ogrzewania i CWU;
•
Zamknięty system ogrzewania
•
Grupa bezpieczeństwa (2,5 bar) i
zbiornik wyrównawczy;
•
Otwarty system grzewczy
•
Otwarty zbiornik wyrównawczy
*Diagram przedstawia jeden z 15
różnych schematów połączeń.
Moduł GSM // Moduł CAL //
Moduł WiFi
•
SMS zawiadomienie lub
powiadomienie o stanie kotła
(błędy, ostrzeżenia)
•
Żądanie o stanie kotła: faza
pracy, temperatura, przez SMS
zawiadomienie
•
Włączanie/Wyłączanie kotła
przez SMS lub Internet
•
Bezpośrednia wizualizacja
procesów kotłowych przez
Internet
•
Alarm CAL (głośnik/lampa)
•
Moduł ostrzega o błędach
sygnałem dźwiękowym lub
świetlnym lub ostrzeżeniem o
działaniu kotła
.
Moduł CM2K dla 2
obiegów grzewczych
Korektor CSK:
•
Steruje 2 obiegami
grzewczymi w zależności
od temperatury
zewnętrznej (do 2
zaworów mieszających i
do 2 pomp)
•
Możesz podłączyć do 4
modułów CM2K (do 8
obwodów grzewczych).
•
Do każdego modułu
można podłączyć
maksymalnie 2 korektory
CSK.
•
Korektor temperatury
pomieszczenia CSK
Próżniowe podawanie
granulatu
•
Próżniowe podawanie
granulatu z
indywidualnie
zamkniętej przestrzeni
(przechowywanie
granulatu).
•
Próżniowe podawanie
granulatu z większego
zbiornika (CentroPelet
do 3,4 m3).
•
Podawanie peletu z
przenośnikiem
ślimakowym z
magazynu.
в
CENTROMETAL
Kotły na pelety
PelTec 12-96 kW
TECHNIKA GRZEWCZA
Telefon kontaktowy: +371 28818088, +371 29149923
E-mail: info@centrometal.lv
Strona główna: www.centrometal.lv
*Średnica wewnętrzna i wysokość komina muszą ściśle odpowiadać mocy znamionowej
kotła. Musi być zgodny ze wszystkimi krajowymi dokumentami regulacyjnymi i
zaleceniami producenta.
8.
Oczyszczanie powietrza palnika (za pomocą sprężonego powietrza) automaty-
cznego próżniowego podawania peletu.
