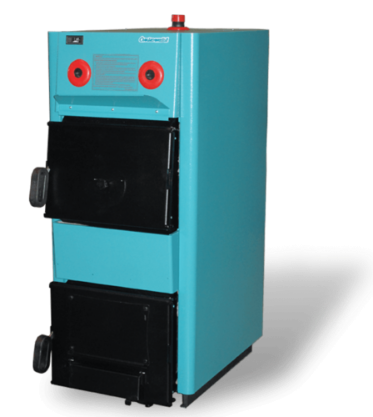

EKO-CK P (14–110 kW)
Kotły-podgrzewacze wody (bojlery) stalowe EKO-CK P (o nominalnej mocy
cieplnej 14-110 kW) zostały zaprojektowane do spalania paliw stałych, peletu
drzewnego, oleju lub gazu, aby sprostać wymaganiom grzewczym od najm-
niejszych do największych pomieszczeń, jako główne lub jako alternatywne źródło
ciepła. Produkt ten można łatwo rozpoznać dzięki nowoczesnemu wzornictwu,
syntezie nowoczesnych technologii i jakości materiału, a także dzięki prostemu i
łatwemu montażu oraz prostej konserwacji i kontroli. Zastosowanie dobrze opra-
cowanych i dokładnie przetestowanych rozwiązań technicznych sprawia, że kotły
te są bezpieczne i niezawodne. Szczególną cechą tych kotłów jest łatwość inte-
gracji dowolnych odpowiednich elementów sterujących palnika i kotła. Kotły są
produkowane zgodnie z normą EN 303-5.
GŁÓWNE CECHY
UNIWERSALNY
Przeznaczony do spalania z kilkoma rodzajami
paliwa (ciałem stałym, peletami, paliwom
płynnym lub gazem).
EKONOMICZNY
Utrzymanie gazów spalinowych w trzech
kanałach zapewnia wysoki stopień
wykorzystania kotła.
TERMOSTAT
Kotły są fabrycznie wyposażone termostatem
sterującym pracę pompy.
MONTAŻ
Oddzielny korpus kotła jest dostarczany z oddzielnym
panelem izolacji termicznej, co umożliwia łatwe
transportowanie oraz instalację.
•
Kocioł-podgrzewacz wody do systemów centralnego ogrzewania jest produkowany na
paliwie stałym, peletach, oleju opałowym lub gazie (nominalna moc cieplna 14 - 110
kW).
•

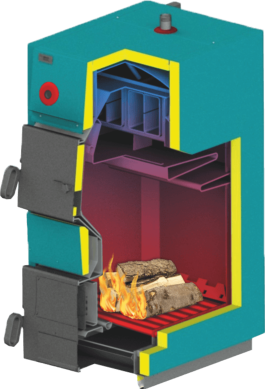

Starannie dobrana komora spalania z potrójnym przepływem spalin zapewnia wysoką
sprawność kotła. To sprawia, że kotły są bardzo ekonomiczne w użyciu.
•
Komora spalania wykonana jest z wysokiej jakości blachy stalowej o grubości 5 mm.
•
Duże drzwi i komora spalania umożliwiają opalanie dużymi kawałkami drewna, a także
łatwe czyszczenie i konserwacja.
•
W razie potrzeby można wbudować system bezpieczeństwa termicznego poprzez już
przygotowane otwory.
•
Wbudowany jest termostat do sterowania pompą.
•
Korpus kotła jest dostarczany oddzielnie od obudowy i izolacji termicznej, co umożliwia
łatwiejszy transport i montaż przy zmniejszonym ryzyku uszkodzenia.
•
Podstawowy standardowy kocioł jest dostarczany ze wskaźnikiem temperatury wody w
kotle oraz zestawem do czyszczenia z popielniczką.
•
W zestawie Cm Pelet kotła opalanego peletami drzewnymi znajduje się zestaw do mon-
tażu palnika na pelety na dolnych drzwiach kotła, turbulatory, palnik na pelety, pojemnik
na pelety, podajnik peletu i regulację kotła.
•
Kotły do spalania ropy naftowej/gazu dostarczane z odpowiednim otworem na dole
drzwi, aby wziąć palnik.
•
Kotły do wypalania peletu wymagają dostarczenia odpowiednich dolnych drzwi kotła
wraz z niezbędnym zestawem pelet (zestaw pelet Cm).
•
Podczas wypalania oleju/gazu lub pelet, turbulatory muszą być zainstalowane w kotle
(dostawa fabryczna z zestawem pelet Cm Pelet, dodatkowe zamówienie na spalanie
oleju/gazu).
•
Podstawowa jednostka sterująca regulatora kotła palnika (do opalania olejem/gazem)
jest dostarczana oddzielnie. Może być podłączony przez górną pokrywę obudowy kotła.
•
Kocioł został przetestowany i certyfikowany zgodnie z europejską normą EN 303-5 i EN
304 oraz wyprodukowany zgodnie z normą ISO 9001 i ISO 14001.
PODSTAWOWE WYMIARY:
C
D
A
Przepływ kotła;
Termometr;
Otwieranie regulatora oporu;
Górne drzwi kotła;
Dolne drzwi kotła;
Przyłącze palnika płynnego/gazowego;
Pozycja pierwotnego otwarcia powietrza;
Punkt podłączenia termostatu pompy;
Otwory do zaworów bezpieczeństwa;
Wylot gazów spalinowych;
Otwarte zbiorniki spalin do czyszczenia;
Rewers kotła;
Wlot/wyciek (wylot)
EKO CK-P
14
Znamionowa moc cieplna
Pojemność wodna w kotle
Masa kotła
Średnica zewnętrzna wylotu spalin
Wielkość otworu palnika
Otwarta górna klapa (H * W)
Dolny otwór drzwiowy (H * W)
Ciąg kominowy
Montaż/Średnica wyjściowa
Średnica wypływu
Temperatura spalin (ciecz (płyn), gaz)
Temperatura spalin (drewno opałowe)
Maksymalna temperatura robocza
Maksymalne ciśnienie robocze
Głębokość kotła A
Wysokość kotła B
Szerokość korpusu C
Całkowita szerokość kotła D
Głębokość podstawy kotła E
Wysokość do odwrócenia (rewersu) F
Wysokość do G
Wymiary drewna opałowego do załadunku
kW
lit.
kg
f (mm)
f (mm)
mm
mm
Pa
R
R
°C
°C
°C
bar
mm
mm
mm
mm
mm
mm
mm
mm
14
59
220
150/930
105
321*273
321*322
15
5/4”
1/2”
170
190
90
2,5
985
1255
420
470
565
485
930
500
20
14-20
60
227
150/930
105
321*273
321*322
16
5/4”
1/2”
170
190
90
2,5
985
1255
420
470
565
485
930
500
25
20-25
64
234
150/930
105
321*273
321*322
18
5/4”
1/2”
170
190
90
2,5
1020
1255
420
470
600
485
930
500
30
25-35
67
255
160/930
105
321*273
371*322
19
5/4”
1/2”
170
190
90
2,5
1020
1255
470
520
600
485
930
500
35
30-35
76
266
160/930
105
421*273
421*322
20
5/4”
1/2”
170
190
90
2,5
1020
1255
520
570
600
485
930
500
40
35-40
78
293
180/930
105
421*273
471*322
21
5/4”
1/2”
170
190
90
2,5
1020
1255
570
620
600
485
930
500
50
40-50
96
337
180/1025
105
421*273
471*322
23
5/4”
1/2”
180
220
90
2,5
1142
1255
570
620
690
485
1025
600
60
50-60
118
355
180/1025
105
421*273
471*322
25
5/4”
1/2”
180
220
90
2,5
1142
1355
570
620
725
485
1085
600
70
50-70
135
429
200/1085
105
421*275
471*322
26
64”
1”
190
230
90
2,5
1250
1430
570
640
815
630
1085
700
90
70-90
140
455
200/1085
105
521*275
521*422
29
2”
1”
200
240
90
2,5
1250
1430
620
690
815
630
1085
800
110
90-110
157
492
200/1085
105
521*275
521*422
31
2”
1”
200
240
90
2,5
1250
1430
620
690
915
630
1085
800
DELIVERY, OBLIGATORY AND OPTIONAL ADDITIONAL EQUIPMENT:
Zakres dostawy,
Wymagany do-
datkowy sprzęt:
Korpus kotła z
drzwiami kotła;
Obudowa
zewnętrzna z izolacją
cieplną i termostatem
pompy ciepła, zestaw
(śruby, kołki, wty-
czka, gniazda), mate-
riały czyszczące
(skrobak, zapalnik,
szczotka, uchwyt na
akcesoria).
Spalanie paliw stałych
bez zbiornika akumula-
cyjnego CAS:
Regulator ciągu, ręczny
zawór mieszający 4-
drogowy;
Termiczny zawór bez-
pieczeństwa
zamkniętego systemu
grzewczego wymiennika
ciepła, grupy wentylacji
bezpieczeństwa (2,5 bar) i
zbiornika wyrównawczego;
Otwarty system
grzewczy
Otwarty zbiornik
wyrównawczy
Wypalanie paliwa stałego, ze
zbiornikiem akumulacyjnym
CAS:
Regulator ciągu, zbiornik aku-
mulacyjny CAS (min. 30 l/kW),
3-drogowy zawór termostaty-
czny LTC, VTC, 3-drogowy
zawór mieszający z siłownikiem
silnika CRA111... (60°C);
Zamknięty systemu
grzewczy:
termiczny zawór bez-
pieczeństwa, wymiennik ciepła,
grupa wentylacji bez-
pieczeństwa (2,5 bar) i zbiornik
wyrównawczego;
Otwarty system grzewczy:
otwarty zbiornik wyrównawczy.
Wypalanie peletu
drzewnego:
Zestaw pelet Cm;
Ręczny 4-drogowy zawór
mieszający lub zbiornik aku-
mulacyjny CAS (min L/kW)
oraz LTC, VTC. (60°C);
Zamknięty system
ogrzewania:
grupa bezpieczeństwa i
wentylacji oraz zbiornik
wyrównawczy;
Otwarty system grzewczy:
otwarty zbiornik
wyrównawczy.
Wypalanie ropy/gazu:
Regulacja kotła
EKO/CK/CKB; zestaw do
palnika olejowego i
gazowego z turbulatorami;
ręczny 4-drogowy zawór
mieszający;
Zamknięte system
grzewczy: grupa bez-
pieczeństwa i wentylacji
oraz zbiornik wyrównawczy;
Otwarty system grzewczy:
otwarty zbiornik
wyrównawczy.
Średnica wewnętrzna i
wysokość komina muszą
być ściśle zgodne z nomi-
nalną wydajnością kotła.
Musi być zgodny ze wszys-
tkimi przepisami krajowymi
oraz zleceniami producenta.
CENTROMETAL
Kotły na paliwo stałe
EKO CK-P 14-110 kW
TECHNIKA GRZEWCZA
Telefon kontaktowy: +371 28818088, +371 29149923
E-mail: info@centrometal.lv
Strona główna: www.centrometal.lv
*Średnica wewnętrzna i wysokość komina muszą ściśle odpowiadać mocy znamionowej
kotła. Musi być zgodny ze wszystkimi krajowymi dokumentami regulacyjnymi i
zaleceniami producenta.
