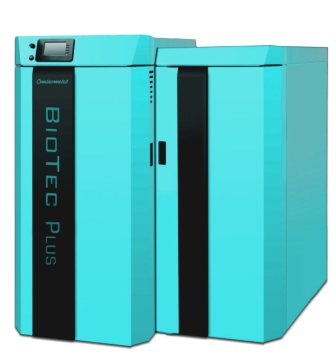

Kocioł stalowy z dwiema komorami spalania BioTec Plus jest
przeznaczony do spalania peletu drzewnego i drewna opałowego.
W komorze spalania peletu zainstalowany jest palnik do spalania
pelet drzewnych w trybie automatycznym z funkcją
automatycznego czyszczenia rusztu. Druga komora spalania działa
na zasadzie pirolizy, dzięki czemu może nawet spalać kłody i płytę.

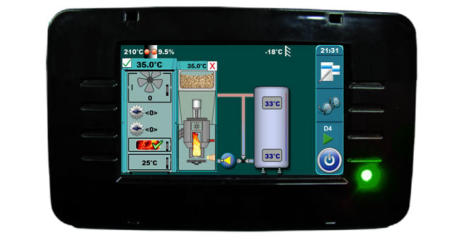

Wielofunkcyjne cyfrowe sterowanie kotłem za pomocą sondy
lambda i wyciągu dymu pod ciśnieniem optymalizuje spalanie w
obu komorach, co zwiększa wydajność kotła. Bunkier na pelety jest
integralną częścią kotła, do którego można zainstalować
pneumatyczne zasilanie peletu (opcjonalnie). Instalacja pojemności
buforowej (CAS) jest obowiązkowa. Istnieje możliwość
rozszerzenia sterowania kotłem za pomocą modułu CM2K-B
(sterowanie dodatkowymi obiegami grzewczymi,
maksymalnie4xCM2K)
GŁÓWNE CECHY
BUNKIER
Bunkier na pelety jest już wbudowany w korpus
kotła - zasilanie próżniowe, jako opcja.
RÓŻNE RODZAJE PALIWA
Prace na drewnie, peletach, węglu i
paliwach ciekłych.
DZIAŁANIE AUTOMATYCZNE
Palnik na pelety jest wyposażony
automatycznym czyszczeniem i zapłonem.

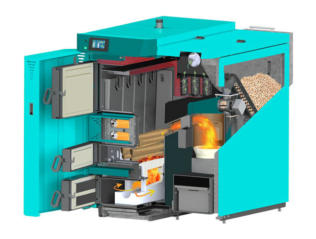

DWIE KAMERY SPALANIA
Dwie niezależne komory spalania na drewno
opałowe i pelety.
•
Kocioł klasy 5 (najniższa emisja spalin).
•
Gama modeli obejmuje następujące pojemności: 25, 35 i 45 kW.
•
Kompaktowy kocioł o wysokiej wydajności i minimalnej konserwacji (do podstawowego automatycznego czyszczenia palnika, można
zamówić automatyczne czyszczenie wymiennika ciepła).
•
Kocioł jest sterowany przez sondę lambda, odsysacz dymu, czujnik temperatury kotła, czujnik temperatury w komorze spalania drewna
i czujnik temperatury spalin.
•
Modulacja mocy na peletach 30 -100%.
•
Modulacja mocy na drewnie 50-100%.
•
Czujnik napełniania bunkra w wyposażeniu standardowym.
•
Palenisko na drewno częściowo szamotowana przez ceramikę.
•

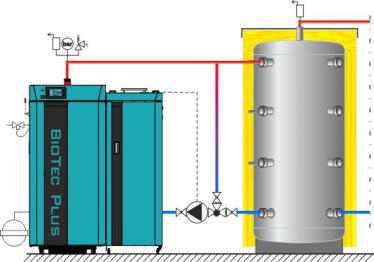

Jest on przeznaczony do pracy w zamkniętych lub otwartych systemach ogrzewania tylko w obecności pojemności buforowej (CAS),
minimalna objętość wynosi 50 l/kW.
•
Kocioł jest certyfikowany zgodnie z normą EN303-5:2012 i jest zgodny z klasą 5. Wyprodukowane zgodnie z normami ISO 9001 i ISO
14001.
WYPOSAŻENIE DODATKOWE
Wymagane: Podłączenie do pojemności bufora CAS:
•
Pojemność bufora CAS, 3-drożny zawór
termostatyczny LTC, VT.... (60°C);
W systemach zamkniętych: zawór bezpieczeństwa,
grupa wentylacji (2,5 bar) i zbiornik wyrównawczy.
W systemach otwartych: otwarte naczynie zbiorcze
.

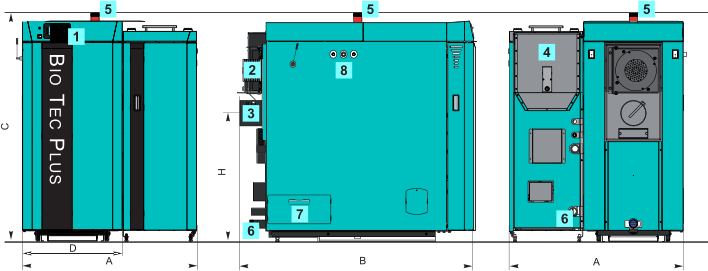

PODSTAWOWE WYMIARY

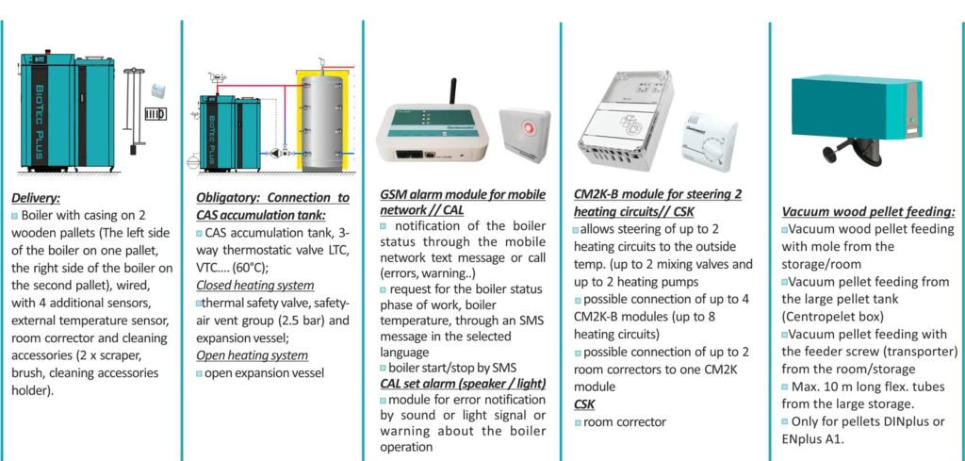

ZESTAW KOMPLETNY I WYPOSAŻENIE DODATKOWE
Tehniskie parametri
25
Moc cieplna - drewno
kW
mm
mm
Całkowity rozmiar kotła C
Rozmiar kotła D
Rozmiar kotła H
mm
Pojemność zbiornika na pelety
*Średnica komina
mm
mm
l
Ø mm
kW
Moc cieplna - pelety
Całkowita wielkość kotła A
Całkowity rozmiar kotła B
BioTec Plus 25-45kW
Średnica otworu wylotu
Klasy efektywności energetycznej
R
-
Średnica otworu wejściowego
R
25
29
31
35
45
25
25
1025
1385
1350
610
765
80
150
6/4”
6/4”
A
+
29
29
1230
1445
1395
720
765
148
160
6/4”
6/4”
A
+
31
31
1230
1445
1395
720
765
148
160
6/4”
6/4”
A
+
35
35
1230
1445
1395
720
765
148
160
6/4”
6/4”
A
+
45
45
1230
1385
1590
720
1265
148
180
6/4”
6/4”
A
+
5
4
3
2
Automatyka kotła;
Wentylator z silnikiem elektrycznym;
Wylot spalin;
Bunkier na pelety;
Załadunek;
Powrót;
Boczny otwór do czyszczenia komory
spalinowej;
Lokalizacja węzła cieplnego zaworu.
6
7
8
1
CENTROMETAL
Kotły kombinowane
BioTec Plus (25-45 kW)
TECHNIKA GRZEWCZA
Kotły kombinowane
BioTec Plus (25-45 kW)
Korpus kotła z izolacją
cieplną i kontrolą, z 4
dodatkowymi czujnikami,
zestawem czyszczącym
(skrobak, szczotka, poker,
uchwyt zestawu).
Zestaw dostawy:
•
Pojemność bufora CAS,
3-drożny zawór
termostatyczny LTC,
VT.... (60°C);
•
< W systemach
zamkniętych: zawór
bezpieczeństwa, grupa
wentylacji (2,5 bar) i
zbiornik wyrównawczy.
•
W systemach otwartych:
otwarty zbiornik
wyrównawczy.
Wymagane: Podłączenie
do pojemności bufora
CAS:
•
SMS lub powiadomienie o
stanie kotła (błędy,
ostrzeżenia).
•
Wymaganie statusu kotła -
faza pracy, temperatura, za
pomocą SMS
•
Włączanie/Wyłączanie kotła
przez SMS lub Internet
•
Bezpośrednia wizualizacja
procesów kotła przez Internet
•
Zestaw sygnału CAL
(głośnik/lampa)
•
Moduł ostrzega o błędach
sygnałem dźwiękowym lub
świetlnym lub ostrzeżeniem o
działaniu kotła
Moduł GSM // Moduł CAL
// Moduł WiFi
•
Steruje 2 obiegami grzewczymi
w zależności od temperatury
zewnętrznej (do 2 zaworów
mieszających i do 2 pomp)
•
Możesz podłączyć do 4
modułów CM2K (do 8 obwodów
grzewczych).
•
Do każdego modułu można
podłączyć do 2 prooferów
(korektorów pomieszczeń)
CSKCSK.
•
Korektora temperatura
pomieszczenia:
Moduł CM2K dla 2 obwodów
grzewczych
Korektor CSK:
•
Próżniowe podawanie
granulatu z indywidualnie
zamkniętej przestrzeni
(przechowywanie granulatu)
•
Próżniowe podawanie
granulatu z większego
zbiornika (CentroPelet do
3,4 m3)
•
Podawanie peletu z
przenośnikiem ślimakowym
z magazynu
Podawanie granulatu
próżniowego CVT:
Telefon kontaktowy: +371 28818088, +371 29149923
E-mail: info@centrometal.lv
Strona główna: www.centrometal.lv
*Średnica wewnętrzna i wysokość komina muszą ściśle odpowiadać mocy znamionowej
kotła. Musi być zgodny ze wszystkimi krajowymi dokumentami regulacyjnymi i
zaleceniami producenta.
