Pirolītiskās sadegšanas process ļauj sasniegt vairāk nekā 85% efektivitāti, kas ir ievērojami taupīgāk salīdzinājumā ar klasiskajiem cietā kurināmā katliem.
PRODUKTA RAKSTUROJUMS
•
Katls tiek piegādāts kopā ar iebūvēto katla vadības bloku.
•
Iebūvētā katla vadība, ar krāsainu skārienjūtīgu ekrānu, pārvalda katla darbību, izmantojot Lambda zondi, temperatūras sensoru katla
sadegšanas kamerā, katla sensoru, motorus primārā un sekundārā gaisa ieplūdes vadībai un mainot zemā spiediena ventilatora apgriezienus
uz dūmgāzu izplūdes no katla.
•
Iespējama GSM trauksmes moduļa un CM2K paplašināšanas moduļa pieslēgšana, apkures loku skaita palielināšanai līdz maks. 8, ar
sajaukšanas vārstu un sūkņu vadību atkarībā no ārgaisa un/vai telpas temperatūras (papildu aprīkojums).
•
Katls ir pārbaudīts un sertificēts saskaņā ar EN 303-5: 2012 un atbilst 5. klasei. Tas ir ražots saskaņā ar ISO 9001 un ISO 14001 standartiem.
tehniskie parametri:
Obligāts papildu aprīkojums:

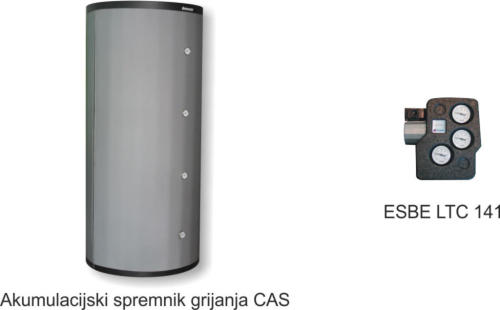

- Akumulācijas tvertne apkures sistēmai (CAS (vismaz 30 litri uz kW)), trīsceļu termostata
vārsts, piemēram, ESBE LTC 141; (slēgta apkures sistēma)
- drošības vārsts, drošības grupa (2,5 bar) un izplešanās trauks; (atvērta apkures sistēma)
- atvērts izplešanās trauks.
Biotec-L tērauda centrālapkures katls (ar jaudu no 25kW līdz 45kW) ir
izstrādāts mazo un vidējā izmēra telpu apkurināšanai ar liela izmēra malku un
koka briketēm. Gazifikācijas princips ļauj pilnībā izmantot kurināmās malkas
potenciālu. Pielietojamā MALKA VAR BŪT LĪDZ 50 cm gara.
Pie pareizi izstrādātas apkures sistēmas ar vienu uzlādi katls strādā līdz 12
stundām.
Katla darbība tiek vadīta ar iebūvētu automātiku ar Lambda zondes palīdzību,
kura analizē un vada vairākus degšanas parametrus un optimizē degšanas
procesu, ļaujot katlam maksimāli palielināt lietderības koeficientu.
Katls pieļauj tā izmantošanu dažādās apkures sistēmās;
Katls ir izstrādāts attiecīgi Eiropas standartam EN303-5:2012, kas liecina par
katla visaugstāko 5 klasi.
katla ražošanas process ir pakļauts ISO 9001/2008 un ISO 14001/2004
ražošanas standartiem.
WIFI READY
Katla digitālā vadība atbalsta interneta uzraudzību un katla darbības kontroli caur interneta portālu.VIENA IELĀDE DIENĀ
Vienreizējas uzlādes ilgums ir vismaz 4 stundas ar pilnu jaudu ar iespēju pagarināt darbības laiku līdz visai dienai, ja samazinās siltuma pieprasījums.LIELA IZMĒRA MALKA
Liela izmēra kurtuve ļauj sadedzināt malku līdz pusmetra garumam.
•
5. katla klase.
•
Centrālapkures katls BioTec-L ir paredzēts koka malkas kurināšanai ar
mitruma saturu zem 25% (vismaz 1 gadu žāvēta koksne).
•
Koka gazifikācijas princips ļauj pilnībā sadedzināt kurināmo. Tāpēc
tīrīšana ir nepieciešama mazākā daudzumā (atkarīga no koksnes
kvalitātes un katla slodzes).
•
Dizains un konstrukcija, ieskaitot koksnes gazifikācijas principu pilnīgai
sadegšanai, nodrošina augstu efektivitāti un padara katlu ļoti
ekonomisku.
•
Videi draudzīgs dēļ ārkārtīgi zemas kaitīgo komponentu koncentrācijas
dūmgāzēs.
•
Trīs lielas durvis un sadegšanas kamera ļauj iekraut katlā liela izmēra
malku, kā arī ļoti vienkāršo tīrīšanu un apkopi.
•
Katls ir paredzēts uzstādīšanai atvērtās vai slēgtās centrālās apkures
sistēmās tikai izmantojot akumulācijas tvertni (CAS), tilpums min. 30 l /
kW un trīsceļu termiskās aizsardzības vārstu 60 °C.
PIEGĀDE, obligātais un izvēles papildu aprīkojums:
Piegāde:
>Katls ar
siltumizolāciju un
vadību, ar 4
papildu sensoriem,
ārējās
temperatūras
sensoru, telpas
korektoru un
tīrīšanas
piederumiem (2 x
skrāpis, suka,
tīrīšanas
piederumu
turētājs).
Obligāti: Savienojums ar
CAS akumulācijas tvertni:
> CAS akumulācijas tvertne,
trīsceļu termostatiskais
vārsts LTC, VTC…. (60 ° C);
vai trīsceļu sajaukšanas
vārsts ar motora piedziņu
Slēgta apkures sistēma
> drošības vārsts, drošības
grupa (2,5 bar) un
izplešanās trauks;
Atvērta apkures sistēma
> atvērtais izplešanās trauks
GSM modulis mobīlajam
tīklam // CAL
> Paziņojums par katla
stāvokli, izmantojot mobilā
tīkla īsziņu vai zvanu (kļūdas,
brīdinājums ..)
> Pieprasījums pēc katla
statusa darba fāzes, katla
temperatūra , izmantojot SMS
ziņojumu izvēlētajā valodā
CAL trauksmes modulis
(skaņas / gaismas)
> modulis kļūdas paziņošanai
ar skaņas vai gaismas signālu
vai brīdinājums par katla
darbību.
CM2K modulis 2 apkures
loku vadīšanai // CSK
> Ļauj vadīt līdz 2 apkures
lokiem pēc ārgaisa
temperatūras (līdz 2
sajaukšanas vārstiem un
līdz 2 apkures sūkņiem).
> Iespējams savienojums
ar 4 CM2K moduļiem (līdz
8 apkures lokiem).
> Iespējams savienojums
ar 2 CSK telpas
temperatūras korektoriem
vienā modulī.
CSK
> Telpas temperatūras
korektors.
Savienojums ar sistēmu ar vienu
tiešo apkures loku un karstā ūdens
sagatavošanu:
> CAS akumulācijas tvertne, trīsceļu
termostatiskais vārsts LTC, VTC…. (60
° C);
> 3-virzienu sajaukšanas vārsts ar
motora pievadu;
> Karstā ūdens tvertne (TB, STEB)
Slēgta apkures sistēma
> drošības vārsts, drošības grupa (2,5
bar) un izplešanās trauks;
Atvērta apkures sistēma
> atvērtais izplešanās trauks

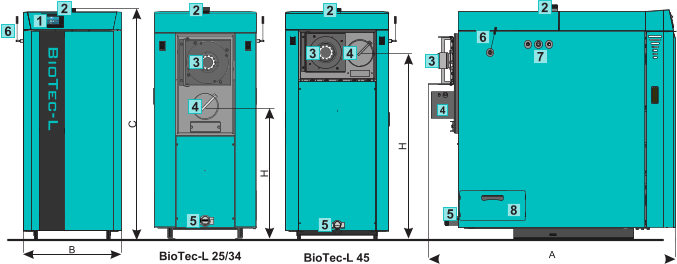

5
4
3
2
1
Katla automātika;
Katla ūdens turpgaita;
Ventilators ar elektromotoru;
Dūmgāzu izplūdes vieta;
Katla ūdens atgaita;
Svira izplūdes gāzu cauruļu tīrīšanai;
Termiskā vārsta montāžas vieta;
Sānu atvere dūmu kameras tīrīšanai.
6
7
8
Nominālā siltuma jauda
Ø(mm)
R
R
Ielaides/izlaides diametrs
Dūmgāzu temperatūra
Maksimālā darba temperatūra
R
25
Maksimālais darba spiediens
Apkures katla izmēri (A*C*B)
34
°C
°C
bar
mm
150/775
6/4"
6/4"
3/4"
130
90
2,5
1400*1330*585
160/800
6/4"
6/4"
3/4"
130
90
2,5
1370*1370*700
kW
45
180/1270
6/4"
6/4"
3/4"
130
90
2,5
1385*1565*700
*Dūmvadu diametrs
Katla ūdens turpgaita
Katla ūdens atgaita
45
34
25
Malkas izmēri ielādei
Degkameras apjoms
mm
litri
450-550
90
450-550
144
450-550
Ūdens apjoms apkures katlā
litri
115
Svars
kg
519
606
677
130
176
150
Izmēri (H)
mm
775
800
1270
BioTec-L 25-45kW
*Skursteņa iekšējam diametram un augstumam jābūt stingrā atbilstībā ar katla nominālo
jaudu. Tam jātbilst visiem valsts normatīviem dokumentiem un ražotāja rekomendācijām.
Kontakttālrunis: +371 28818088, +371 29149923
E-pasts: info@centrometal.lv
Mājas lapa: www.centrometal.lv
EKONOMISKS
Pirolītiskās sadegšanas process ļauj sasniegt
vairāk nekā 85% efektivitāti, kas ir ievērojami
taupīgāk salīdzinājumā ar klasiskajiem cietā
kurināmā katliem.
PRODUKTA RAKSTUROJUMS
•
tehniskie parametri:
Obligāts papildu aprīkojums:
- Akumulācijas tvertne apkures sistēmai (CAS (vismaz 30 litri uz
kW)), trīsceļu termostata vārsts, piemēram, ESBE LTC 141; (slēgta
apkures sistēma)
- drošības vārsts, drošības grupa (2,5 bar) un izplešanās trauks;
(atvērta apkures sistēma)
- atvērts izplešanās trauks.
Biotec-L tērauda centrālapkures katls (ar jaudu no 25kW līdz
45kW) ir izstrādāts mazo un vidējā izmēra telpu apkurināšanai
ar liela izmēra malku un koka briketēm. Gazifikācijas princips
ļauj pilnībā izmantot kurināmās malkas potenciālu.
Pielietojamā MALKA VAR BŪT LĪDZ 50 cm gara.
Pie pareizi izstrādātas apkures sistēmas ar vienu uzlādi katls
strādā līdz 12 stundām.
Katla darbība tiek vadīta ar iebūvētu automātiku ar Lambda
zondes palīdzību, kura analizē un vada vairākus degšanas
parametrus un optimizē degšanas procesu, ļaujot katlam
maksimāli palielināt lietderības koeficientu.
Katls pieļauj tā izmantošanu dažādās apkures sistēmās;
Katls ir izstrādāts attiecīgi Eiropas standartam EN303-5:2012,
kas liecina par katla visaugstāko 5 klasi.
katla ražošanas process ir pakļauts ISO 9001/2008 un ISO
14001/2004 ražošanas standartiem.
WIFI READY
Katla digitālā vadība atbalsta interneta
uzraudzību un katla darbības kontroli caur
interneta portālu.
VIENA IELĀDE DIENĀ
Vienreizējas uzlādes ilgums ir vismaz 4 stundas
ar pilnu jaudu ar iespēju pagarināt darbības laiku
līdz visai dienai, ja samazinās siltuma
pieprasījums.
LIELA IZMĒRA MALKA
Liela izmēra kurtuve ļauj sadedzināt malku līdz
pusmetra garumam.
•
5. katla klase.
•
Centrālapkures katls BioTec-L ir paredzēts koka malkas
kurināšanai ar mitruma saturu zem 25% (vismaz 1 gadu
žāvēta koksne).
•
Koka gazifikācijas princips ļauj pilnībā sadedzināt kurināmo.
Tāpēc tīrīšana ir nepieciešama mazākā daudzumā (atkarīga
no koksnes kvalitātes un katla slodzes).
•
Dizains un konstrukcija, ieskaitot koksnes gazifikācijas
principu pilnīgai sadegšanai, nodrošina augstu efektivitāti un
padara katlu ļoti ekonomisku.
•
Videi draudzīgs dēļ ārkārtīgi zemas kaitīgo komponentu
koncentrācijas dūmgāzēs.
•
Trīs lielas durvis un sadegšanas kamera ļauj iekraut katlā liela
izmēra malku, kā arī ļoti vienkāršo tīrīšanu un apkopi.
•
Katls ir paredzēts uzstādīšanai atvērtās vai slēgtās centrālās
apkures sistēmās tikai izmantojot akumulācijas tvertni (CAS),
tilpums min. 30 l / kW un trīsceļu termiskās aizsardzības
vārstu 60 °C.
•
Katls tiek piegādāts kopā ar iebūvēto katla vadības bloku.
•
Iebūvētā katla vadība, ar krāsainu skārienjūtīgu ekrānu,
pārvalda katla darbību, izmantojot Lambda zondi,
temperatūras sensoru katla sadegšanas kamerā, katla
sensoru, motorus primārā un sekundārā gaisa ieplūdes
vadībai un mainot zemā spiediena ventilatora apgriezienus uz
dūmgāzu izplūdes no katla.
•
Iespējama GSM trauksmes moduļa un CM2K paplašināšanas
moduļa pieslēgšana, apkures loku skaita palielināšanai līdz
maks. 8, ar sajaukšanas vārstu un sūkņu vadību atkarībā no
ārgaisa un/vai telpas temperatūras (papildu aprīkojums).
•
Katls ir pārbaudīts un sertificēts saskaņā ar EN 303-5: 2012 un
atbilst 5. klasei. Tas ir ražots saskaņā ar ISO 9001 un ISO
14001 standartiem.
PIEGĀDE, obligātais un izvēles
papildu aprīkojums:
Piegāde:
>Katls ar siltumizolāciju un
vadību, ar 4 papildu
sensoriem, ārējās
temperatūras sensoru, telpas
korektoru un tīrīšanas
piederumiem (2 x skrāpis,
suka, tīrīšanas piederumu
turētājs).
Obligāti: Savienojums ar CAS
akumulācijas tvertni:
> CAS akumulācijas tvertne,
trīsceļu termostatiskais vārsts LTC,
VTC…. (60 ° C); vai trīsceļu
sajaukšanas vārsts ar motora
piedziņu
Slēgta apkures sistēma
> drošības vārsts, drošības grupa
(2,5 bar) un izplešanās trauks;
Atvērta apkures sistēma
> atvērtais izplešanās trauks
GSM modulis mobīlajam
tīklam // CAL
> Paziņojums par katla
stāvokli, izmantojot mobilā
tīkla īsziņu vai zvanu (kļūdas,
brīdinājums ..)
> Pieprasījums pēc katla
statusa darba fāzes, katla
temperatūra , izmantojot
SMS ziņojumu izvēlētajā
valodā
CAL trauksmes modulis
(skaņas / gaismas)
> modulis kļūdas paziņošanai
ar skaņas vai gaismas
signālu vai brīdinājums par
katla darbību.
CM2K modulis 2 apkures loku
vadīšanai // CSK
> Ļauj vadīt līdz 2 apkures lokiem
pēc ārgaisa temperatūras (līdz 2
sajaukšanas vārstiem un līdz 2
apkures sūkņiem).
> Iespējams savienojums ar 4
CM2K moduļiem (līdz 8 apkures
lokiem).
> Iespējams savienojums ar 2 CSK
telpas temperatūras korektoriem
vienā modulī.
CSK
> Telpas temperatūras korektors.
Savienojums ar sistēmu ar vienu
tiešo apkures loku un karstā ūdens
sagatavošanu:
> CAS akumulācijas tvertne, trīsceļu
termostatiskais vārsts LTC, VTC….
(60 ° C);
> 3-virzienu sajaukšanas vārsts ar
motora pievadu;
> Karstā ūdens tvertne (TB, STEB)
Slēgta apkures sistēma
> drošības vārsts, drošības grupa (2,5
bar) un izplešanās trauks;
Atvērta apkures sistēma
> atvērtais izplešanās trauks

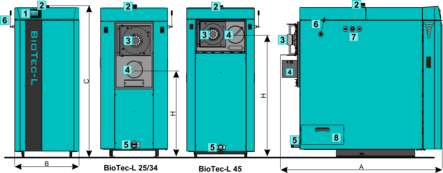

5
4
3
2
1
Katla automātika;
Katla ūdens turpgaita;
Ventilators ar elektromotoru;
Dūmgāzu izplūdes vieta;
Katla ūdens atgaita;
Svira izplūdes gāzu cauruļu tīrīšanai;
Termiskā vārsta montāžas vieta;
Sānu atvere dūmu kameras tīrīšanai.
6
7
8
Nominālā siltuma jauda
Ø(mm)
R
R
Ielaides/izlaides diametrs
Dūmgāzu temperatūra
Maksimālā darba temperatūra
R
25
Maksimālais darba spiediens
Apkures katla izmēri (A*C*B)
34
°C
°C
bar
mm
150/775
6/4"
6/4"
3/4"
130
90
2,5
1400*1330*585
160/800
6/4"
6/4"
3/4"
130
90
2,5
1370*1370*700
kW
45
180/1270
6/4"
6/4"
3/4"
130
90
2,5
1385*1565*700
*Dūmvadu diametrs
Katla ūdens turpgaita
Katla ūdens atgaita
45
34
25
Malkas izmēri ielādei
Degkameras apjoms
mm
litri
450-550
90
450-550
144
450-550
Ūdens apjoms apkures katlā
litri
115
Svars
kg
519
606
677
130
176
150
Izmēri (H)
mm
775
800
1270
BioTec-L 25-45kW
Koksnes gazifikācijas
malkas apkures katli BioTec-
L 25-45kW
*Skursteņa iekšējam diametram un augstumam jābūt stingrā atbilstībā ar
katla nominālo jaudu. Tam jātbilst visiem valsts normatīviem dokumentiem un
ražotāja rekomendācijām.
Kontakttālrunis: +371 28 818 088 , +371 29 149 923
E-pasts: info@centrometal.lv
