Kompaktie karstā ūdens katli ZVB II ir paredzēti dedzināšanai ar koksnes gran- ulām. Tie ir paredzēti karstā ūdens apkurei (radiatori, grīdas apkure, ventilatora spoles...) no mazākām līdz vidēja izmēra ēkām. Tie ir izgatavoti no tērauda, ar modernu dizainu un augstu efektivitāti. Katli ir aprīkoti ar degli koksnes granulu dedzināšanai ar automātiskās aizdedzes funkciju un turbulizatoriem ar manuālu tīrīšanu. Digitālā katla regulēšana ar 7 collu skārienjutīgu ekrānu kontrolē katla darbību caur dūmgāzu ventilatoru, ko kontrolē dūmu un katla ūdens temperatūras. Katla reg- ulēšana, papildus katlam, var kontrolēt vienu maisīšanas vai tiešās apkures loku un vienu sanitārā ūdens loku ar recirkulāciju, t.i., maksimāli 3 sūkņus un vienu maisīšanas vārstu. Ir iespējams pasūtīt degvielas līmeņa sensoru, papildu lielāku tvertni ar konveijera lenti, kas automātiski papildina tvertni katlā, moduli papildu ap- kures lokiem un telpas korektorus vai termostatus.

PRODUKTA ĪPAŠĪBAS

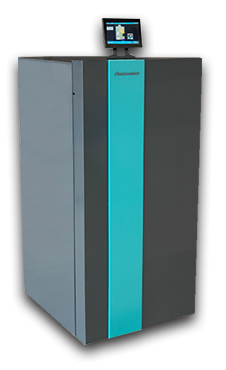

Granulu apkures katls ZVB II

GRANULU PIEGĀDE

Granulas tiek piegādātas neatkarīgi, izmantojot

skrūvju konveijeru, un tās tiek aizdedzinātas ar

elektrisko sildītāju.

APRĪKOTS Rūpnīcā uzstādīts

Spiediena slēdzis, dūmgāzu temperatūras sensors, drošības termostats, elektriskā drošība, drošības vārsts, reduktora motors un automātiska ventilācijas vārsts.

DROŠĪBAS IERĪCES

• Spiediena slēdzis: Tas kontrolē spiedienu dūmvadā. Tas bloķē granulu transportieri gadījumā, ja notekcaurule ir aizsērējusi vai ir ievērojamas pretspiediena problēmas. • Dūmgāzu temperatūras sensors: Šis sensors atrodas ventilatora augšējā daļā, un, ja dūmgāzu temperatūra ir pārāk augsta, tas aptur katla darbību. • Drošības termostats: Drošības termostats ar manuālu atiestatīšanu ūdens temperatūrai. • Elektriskā drošība: Katls ir aizsargāts pret spēcīgiem strāvas pārspriegumiem (piemēram, zibens) ar galveno drošinātāju, kas atrodas vadības panelī katla aizmugurē. • Drošības vārsts: Šis vārsts novērš hidrauliskās sistēmas pārspiedienu. • Reduktora motors: Ja motors apstājas, katls turpina darboties, līdz liesma izdziest degvielas trūkuma dēļ un līdz tas ir atdzisis līdz minimālajam līmenim. • Automātiska ventilācijas vārsts: Šis vārsts novērš gaisu katlā un apkures sistēmā.

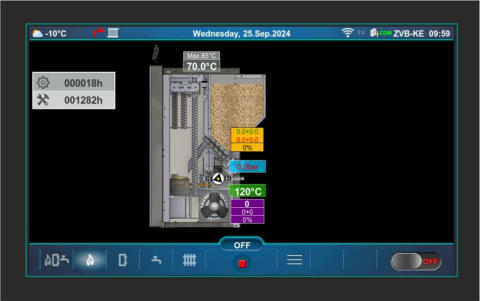

SKĀRIENJUTĪGS EKRĀNS:

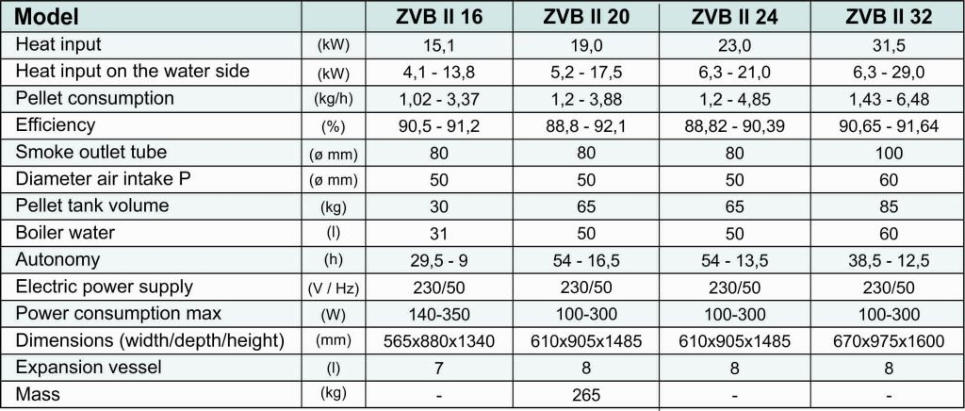

TEHNISKĀS

INSTRUKCIJAS

Katls

Contact phone: +371 28818088, +371 29149923 E-mail: info@centrometal.lv Homepage: www.centrometal.lv

PIEMĒROTS VIDEI

Zems kaitīgo savienojumu izmešu līmenis

dūmgāzēs.

EFEKTĪVS

Augsta katla efektivitāte garantē labu

darbību.

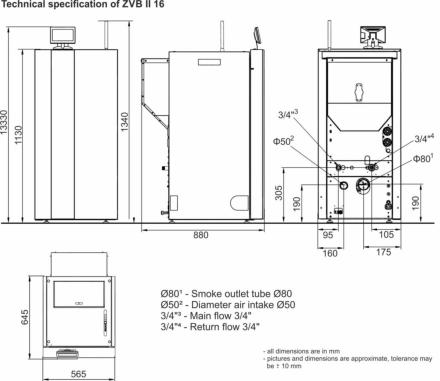

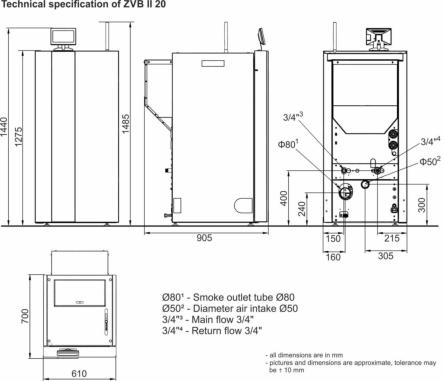

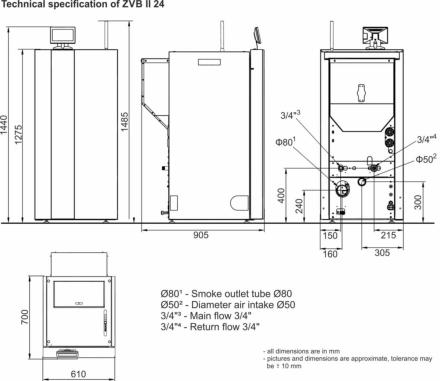

PAMATIZMĒRI:

Granulu apkures katls ZVB II
HEATING TECHNIQUE
• Tas nodrošina tiešu mijiedarbību ar ekrānā redzamo saturu. • Vienkārša katla darbības pārvaldība.

TEHNISKĀS

INSTRUKCIJAS

Regulēšana

Prospekts - ZVB II

Contact phone: +371 28818088, +371 29149923 E-mail: info@centrometal.lv
HEATING TECHNIQUE

Granulu apkures katls ZVB II

Kompaktie karstā ūdens katli ZVB II ir paredzēti dedz- ināšanai ar koksnes granulām. Tie ir paredzēti karstā ūdens apkurei (radiatori, grīdas apkure, ventilatora spoles...) no mazākām līdz vidēja izmēra ēkām. Tie ir izgatavoti no tērauda, ar modernu dizainu un augstu efektivitāti. Katli ir aprīkoti ar degli koksnes granulu dedzināšanai ar au- tomātiskās aizdedzes funkciju un turbulizatoriem ar manuālu tīrīšanu. Digitālā katla regulēšana ar 7 collu skārienjutīgu ekrānu kontrolē katla darbību caur dūmgāzu ventilatoru, ko kontrolē dūmu un katla ūdens temperatūras. Katla regulēšana, papil- dus katlam, var kontrolēt vienu maisīšanas vai tiešās ap- kures loku un vienu sanitārā ūdens loku ar recirkulāciju, t.i., maksimāli 3 sūkņus un vienu maisīšanas vārstu. Ir iespē- jams pasūtīt degvielas līmeņa sensoru, papildu lielāku tvertni ar konveijera lenti, kas automātiski papildina tvertni katlā, moduli papildu apkures lokiem un telpas korektorus vai termostatus.
PRODUKTA ĪPAŠĪBAS

DROŠĪBAS IERĪCES

• Spiediena slēdzis: Tas kontrolē spiedienu dūmvadā. Tas bloķē granulu transportieri gadījumā, ja notekcaurule ir aizsērējusi vai ir ievērojamas pretspiediena problēmas. • Dūmgāzu temperatūras sensors: Šis sensors atrodas ventilatora augšējā daļā, un, ja dūmgāzu temperatūra ir pārāk augsta, tas aptur katla darbību. • Drošības termostats: Drošības termostats ar manuālu atiestatīšanu ūdens temperatūrai. • Elektriskā drošība: Katls ir aizsargāts pret spēcīgiem strāvas pārspriegumiem (piemēram, zibens) ar galveno drošinātāju, kas atrodas vadības panelī katla aizmugurē. • Drošības vārsts: Šis vārsts novērš hidrauliskās sistēmas pārspiedienu. • Reduktora motors: Ja motors apstājas, katls turpina darboties, līdz liesma izdziest degvielas trūkuma dēļ un līdz tas ir atdzisis līdz minimālajam līmenim. • Automātiska ventilācijas vārsts: Šis vārsts novērš gaisu katlā un apkures sistēmā
TEHNISKĀS INSTRUKCIJAS:

GRANULU PIEGĀDE

Granulas tiek piegādātas neatkarīgi, izmantojot

skrūvju konveijeru, un tās tiek aizdedzinātas ar

elektrisko sildītāju.

APRĪKOTS Rūpnīcā uzstādīts

Spiediena slēdzis, dūmgāzu temperatūras sensors, drošības termostats, elektriskā drošība, drošības vārsts, reduktora motors un automātiska ventilācijas vārsts.

SKĀRIENJUTĪGS EKRĀNS:

TEHNISKĀS INSTRUKCIJAS

Katls

PIEMĒROTS VIDEI

Zems kaitīgo savienojumu izmešu līmenis

dūmgāzēs.

EFEKTĪVS

Augsta katla efektivitāte garantē labu

darbību.

PAMATIZMĒRI:

• Tas nodrošina tiešu mijiedarbību ar ekrānā redzamo saturu. • Vienkārša katla darbības pārvaldība.

TEHNISKĀS INSTRUKCIJAS

Regulēšana

Prospekts - ZVB II

Prospekts

*Skursteņa iekšējam diametram un augstumam jābūt stingrā atbilstībā ar katla nominālo jaudu. Tam jātbilst visiem valsts normatīviem dokumentiem un ražotāja rekomendācijām.
